Технический прогресс в области строительства направлен на сокращение сроков строительного производства и этим целям полностью отвечает строительство из крупноразмерных элементов.
В современном строительстве широко используются крупноразмерные блоки из бетона, керамзито-, газо-, пенобетона, щелевые и полнотелые, позволяющие ускорить устройство наружных и внутренних стен, перегородок многоэтажных жилых и общественных зданий, домов усадебного типа, объектов производственного назначения.
Основное достоинство блоков – оптимальное сочетание размеров, позволяющих одним блоком заменить несколько кирпичей и весовых характеристик, дающих возможность их кладки вручную, хотя в отдельных случаях без грузоподъёмного механизма не обойтись.
Конструкции крупноблочных зданий являются полносборными.
Наружные и внутренние стены монтируются из сборных конструкций заводского изготовления массой до 5 тонн.
Для зданий высотой до 5-ти этажей применяют бескаркасную, конструктивную систему с продольными несущими стенами, а для зданий повышенной этажности — с большим или смешанным шагом поперечных стен.
Наружные стены в пределах высоты каждого этажа членят по горизонтали на два, три или четыре ряда блоков.
Чаще всего для жилищного строительства применяют двухрядную разрезку.
Крупные блоки наружных стен изготавливают из легких бетонов марок М-50, М-75, М-100 плотностью не более 1600 кг/м3, а блоки внутренних стен — из тяжелого бетона марок М-150 и М-200.
Крупные блоки наружных стен подразделяются на:
— простеночные (рядовые, угловые, доборные);
— поясные (рядовые, угловые, доборные);
— цокольные (рядовые, угловые, доборные);
Горизонтальные и вертикальные стыки блоков наружных стен в швах разрезки с внешней стороны герметизируют.
В вертикальных стыках устанавливают утепляющие вкладыши.
Крупные блоки внутренних стен подразделяют на:
— специальные: электроблоки, блоки лестничных клеток, чердака и др.
Эти блоки в пределах этажа могут иметь однорядную и двухрядную разрезки. Наиболее распространена однорядная разрезка.
Прочность и устойчивость обеспечивается:
— подбором соответствующих марок по прочности на сжатие;
— кладкой стен на растворе с перевязкой вертикальных швов;
— замоноличиванием вертикальных стыков между блоками легким бетоном марок М-75 и М-100;
— стальными связями между блоками наружных и внутренних стен;
— опиранием перекрытий на стены по слою цементно — песчаного раствора и стальными связями поясных и перемычечных блоков с настилами перекрытий и покрытий.
Кирпичные блоки до 1м3, т.е. весом до 3т, изготавливают заранее на кирпичном заводе и, реже, на строительной площадке.
Основной формой крупного кирпичного блока является параллелепипед с четвертями, расположенными так, что при укладке в стену четверти соседних блоков образуют колодцевые пазы, заполняемые кирпичным боем на цементном растворе.
Устанавливают блоки на стене краном при помощи специального клещевого захвата.
Для изготовления кирпичных блоков применяется легкий кирпич (дырчатый, щелевой).
Перемычечный блок имеет комплексную конструкцию с железобетонной плитой снизу.
Детали стен из крупных легкобетонных блоков
а – порядовка наружной стены; б – порядовка внутренней стены; в – разрезка наружной стены;
г – конструктивная схема фрагмента крупноблочного здания; д – парапет в здании с чердаком; е – парапет в здании без чердака.
Основные типы крупных блоков стен жилых зданий
а – блок наружной стены перемычечный; б – то же, простеночный; в – то же подоконный;
г – угловой; д — простеночный с круглыми пустотами
Детали сопряжений крупноблочных стен
а – закрытый стык блоков внутренних стен или блок – перемычка наружных стен; б – закрытый стык простеночных и подоконных блоков; в – открытый стык простеночных блоков наружных стен; г – связь перемычек блоков наружных стен
Детали стыков стен из легкобетонных блоков
Основные крупные кирпичные блоки и детали стен из них
а, б – порядовка наружной и внутренней стены; в – разрезка наружной стены из крупных кирпичных блоков; г – простеночный блок; д – угловой блок наружной стены; е – блок торцевой стены; ж – подоконный блок; з – перемычечный блок; и блок внутренней стены; к – вертикальное сечение наружной стены и примыкание к ней внутренней стены
1. Крупноблочные – здания со стенами из крупных камней (блоков) от 0,3 до 3,0 т и более.
А) Индустриализация: сроки строительства сокращаются на 15, затраты труда — на 20 %.
3. Материал: легкие бетоны (керамзитобетон, шлакобетон, ячеистый бетон и др.), местные материалы (ракушечники, туфы)
1 — опорная плита фундамента, 2 — гидроизоляция, 3 — надподвальное перекрытие, 4 — междуэтажное перекрытие, 5 — внутренняя несущая продольная стена, 6 — наружная несущая стена из крупных блоков, 7 — покрытие, 8 — сборный карниз, 9 — люк (выход на крышу), 10 — утеплитель, 11 — цементная стяжка, 12 — совмещенная крыша, 10 -пароизоляция покрытия, 14 — перегородка, 15 — пол (линолеум), 16 — цоколь, 17 — пол по грунту, 18 — стена подвала
4. Схемы разрезки стен крупноблочных зданий:
А) двухрядная — два блока (массой не более 3 т) на высоту этажа
Б) четырехрядная — простеночный блок делится по высоте на три — возможность применения кранов меньшей грузоподъемности.
1 — простеночный блок, 2 — подоконный блок, 3 — блок-перемычка
А) для жилых зданий с высотой этажа 2,8 м при двухрядной разрезке стен:
— высота простеночного блока 2180 мм, ширина-990, 1190, 1390, 1590, 1790 мм.
— высота перемычных блоков 580 мм, ширина 1980, 2380, 2780 и 3180 мм;
— высота подоконных блоков 840 мм и ширина 990, 1190, 1790 и 1990 мм. Б) ширина блоков внутренних стен 300 мм с вертикальными круглыми пустотами, которые также используют в качестве вентиляционных каналов.
В) высота вертикальных блоков внутренних стен 2180 мм, горизонтальных (поясных)—340 мм, ширина 1190, 1590 и 2390 мм.
Г) высота внутренних блоков с вентиляционными и дымовыми каналами 2780 мм.
6. Наиболее оптимальная конструктивная схема — с продольными несущими внутренними и наружными стенами.
7. Виды блоков:
А) простеночные — делают с четвертями наружу
Б) подоконные – с четвертями внутрь.
В) блок-перемычка имеет две четверти:
— сверху — для опирания плит перекрытия,
— снизу — для оконной коробки.
Г) если стена без проемов, то в торцах здания вместо блоков-перемычек применяют поясные блоки без четвертей.
Д) подоконные блоки для устройства под окном ниш для приборов отопления делают на 100мм тоньше простеночных.
Е) специальные блоки — угловые, цокольные, карнизные, для стен лестничной клетки и др.
Типы крупных блоков стен жилых зданий:а — блок наружной стены перемычечный, б — то же, простеночный,
в — то же, подоконный, г — то же, угловой, д — то же, с круглыми пустотами, е — блоки внутренних стен, 1 — вертикальный блок, 2 — горизонтальный (поясной)
8. Для снижения массы блоков в них иногда делают цилиндрические вертикальные пустоты.
9. Для монтажа блоков в их тело закладывают специальные монтажные петли.
10. Внешнюю поверхность блоков наружных стен изготовляют с фактурным слоем (из раствора, декоративного бетона, керамической плитки), а внутренняя поверхность должна быть подготовлена под окраску или оклейку обоями.
11. Изготовляют также кирпичные блоки объемом до 1 м3 (массой до 3 т).
Конструктивные решения зданий из крупных блоков
2. Особенно ответственные места – стыки. Они обеспечивают: воздухонепроницаемость стен и предотвращают затекание дождевой воды в стыки, а для внутренних стен — звукоизоляция.
3. По конструктивному решению вертикальные стыки бывают открытые (с внутренней стороны) и закрытые.
4. Изнутри стык заделывают бетонными вкладышами или кирпичом и образовавшийся колодец заполняют легким бетоном.
6. Перемычечные и поясные блоки соединяют накладками из полосовой стали, привариваемыми к монтажным петлям или закладным деталям Кроме того, производят анкеровку (соединение) плит перекрытия с блоками, что обеспечивает жесткость здания
7. Хорошую связь между продольными и поперечными стенами обеспечивают арматурой из полосовой стали, привариваемой к закладным деталям. Для предотвращения образования трещин в примыкании продольных и поперечных стен в этих местах кроме анкеров закладывают ЖБ шпонки, которые воспринимают возникающие усилия. В наружных углах по перемычечным и поясным блокам укладывают специальные угловые связи из круглой стали.
8. Цокольные блоки устанавливают по слою гидроизоляции, располагаемому по верхней выровненной поверхности фундамента.
9. Карнизные блоки крепят анкерами к панелям перекрытий.
10. При устройстве балконов и лоджий предусматривают специальные гнезда в блоках для плит.
Рис. Детали крупноблочных стен: а — закрытый стык блоков внутренних стен, б — то же, простеночных и подоконных блоков, в — открытый стык блоков наружных стен, г — связь блоков наружных стен, д — связь перекрытий со стенами, е — связь наружных и внутренних стен, ж —то же, с применением железобетонной шпонки, и — связь по верху перемычечных блоков в наружном углу, к — деталь венчающего карниза стены из легкобетонных крупных блоков, л — то же, из кирпичных блоков; 1 — цементный раствор, 2 —бетонный вкладыш, 3 —уплотнн-тельный шнур (пороизол) или зачеканка, 4 — легкий бетон, 5 — накладки, 6 — стальная закладная деталь, 7 — сварной шов, 8 — блок-перемычка, 9 — анкер, 10 — панель перекрытия,
11 — перегородка, 12 — анкер перегородки, 13 — железобетонная шпонка, 14 — стальная связь наружного угла, 15 — карнизные блоки, 16 — стальная накладка
сборные конструкции зданий и сооружений из крупноразмерных, монтируемых на строительной площадке, плоскостных элементов (панелей) заводского изготовления. К. к. — один из наиболее прогрессивных, индустриальных типов строительных конструкций. В современном строительстве они применяются для возведения жилых домов, общественных и промышленных зданий, дорог, аэродромов, плотин, каналов и др. сооружений. Наибольшее распространение К. к. получили в массовом жилищно-гражданском строительстве, где сооружение зданий из крупных панелей, изготовленных на домостроительных комбинатах (См. Домостроительный комбинат) и заводах, позволяет в 1,5—2 раза сократить сроки строительства (по сравнению с возведением домов из кирпича или др. традиционных материалов) и снизить затраты труда на строительной площадке на 30—40%. При этом сметная стоимость одного м2 жилой площади на 12—15% ниже, чем в кирпичных домах.
Идея крупнопанельного домостроения, т. е. применения для стен и перекрытий зданий крупноразмерных элементов типа панелей, выдвигалась рядом инженеров ещё в 1920—30-х гг. Однако в тот период, вследствие недостаточно высокого уровня развития строительной техники, эти предложения носили лишь проектный характер. Комплексная научная разработка крупнопанельного заводского метода домостроения и строительство первых опытных крупнопанельных домов были осуществлены в СССР в 40—50-х гг. коллективом сотрудников Института строительной техники бывшей Академии архитектуры СССР: Г. Ф. Кузнецовым (руководитель), Б. Н. Смирновым, Н. В. Морозовым, Т. П. Антиповым, А. К. Мкртумяном, Ю. Б. Монфредом, Н. Я. Спиваком и др. Были разработаны основы теории конструирования, системы крупнопанельных зданий и конструкции панелей, созданы методы стендовой и кассетной технологии их изготовления, способы монтажа, основные нормативные документы и т. п. В 1947—1948 под руководством этого института построен в Москве (на 5-й улице Соколиной горы) первый 4-этажный жилой дом каркасно-панельной конструкции, в 1949—52 — первые 3- и 4-этажные бескаркасные крупнопанельные дома в Магнитогорске и в 1954 — 7-этажный бескаркасный дом в Москве (6-я улица Октябрьского поля). Сооружение этих домов практически доказало техническую целесообразность и большую экономическую эффективность крупнопанельного метода. Развернувшееся экспериментальное строительство в последующие годы в Москве, Ленинграде, Киеве, Череповце и др. городах содействовало быстрому освоению и распространению К. к.
С 1953 крупнопанельное домостроение в СССР осуществляется высокомеханизированными домостроительными заводами и комбинатами по типовым проектам с учётом многообразных природно-климатических и технических условий районов страны. В 1960 крупнопанельное строительство в общем объёме жилищного строительства в СССР составляло 1,5—2%. в 1972 около 40%, к 1975 достигнет 50%. Значительное распространение крупнопанельное строительство получило также в странах социалистического содружества (Чехословакия, ГДР, Болгария, Венгрия) и во многих капиталистических странах (Дания, Франция, Швеция, Великобритания и др.).
Из К. к. могут быть смонтированы все основные части здания: наружные и внутренние стены, перекрытия, покрытия, лестницы и др. К. к. применяются в 2 основных конструктивных схемах зданий: в каркасно-панельных (см. Каркасно-панельные конструкции) и панельных (бескаркасных) зданиях. В каркасно-панельных зданиях все основные нагрузки воспринимаются Каркасом здания, а панели служат обычно заполнением каркаса и ограждающими элементами. Бескаркасные здания конструируются из панелей, выполняющих одновременно несущие и ограждающие функции.
К. к. наружных стен состоят из панелей, размер которых по высоте равен одному или двум этажам, а по ширине — одной или двум комнатам. Панели могут быть глухими (без проёмов), с оконными или дверными проёмами. По конструкции различают стеновые панели однослойные (сплошные) и многослойные (слоистые). Однослойные панели изготовляются из материалов, обладающих теплоизоляционными свойствами и одновременно способных выполнять несущие функции, например из лёгкого бетона, ячеистых бетонов, керамических пустотелых камней и т. п. Слоистые стеновые панели делаются двухслойными или трёхслойными; толщина их зависит от климатических условий района строительства и физико-технических свойств материалов, применяемых для утепляющего слоя и для наружных (несущих) слоев. Наружные слои панелей выполняются обычно из тяжёлого, лёгкого или плотного силикатного бетона, из кирпичной кладки, листовых материалов (асбестоцемента, стали, алюминия и др.). Для утепляющего слоя могут быть использованы пенополистирол, минераловатные жёсткие и полужёсткие плиты, ячеистые бетоны и т. п. Панели стен выпускаются заводами полностью отделанными с подготовленными под окраску поверхностями, с окнами и дверями, в панели вмонтированы трубопроводы отопительной и др. систем, электропроводка и т. д. Поверхность панелей наружных стен покрывается декоративным раствором или облицовывается керамической или др. отделочными плитками. После монтажа стыки между панелями заполняются цементным раствором, лёгким или обычным бетоном, а затем герметизируются с применением упругих прокладок и специальных мастик.
К. к. внутренних стен могут быть не несущими и несущими. В первом случае они выполняются гипсошлакобетонными или из др. материалов, обеспечивающих ограждающие функции конструкции. Во втором случае панели стен, совмещающие ограждающие и несущие функции, изготовляются из тяжёлого или лёгкого бетона, силикатного или ячеистого бетона, виброкирпичной или керамической кладки и т. д. Размеры панелей определяются размерами комнат (в жилых зданиях), высота их назначается равной высоте этажа, а ширина — глубине или ширине комнаты, толщина межкомнатных стен-перегородок обычно 10—14 см, межквартирных 14—18 см.
К. к. междуэтажных перекрытий, как правило, выполняются из железобетона. Площадь панелей перекрытия в жилых зданиях обычно равна площади одной комнаты и достигает 30 м2; панели-настилы имеют площадь 5—8 м2. К. к. перекрытий жилых, общественных и административных зданий устраиваются как сплошными, так и слоистыми; в последних предусматриваются звукоизоляционные прокладки для снижения воздушного и ударного шумов. В жилых зданиях нередко применяют так называемые комплексные панели перекрытий, состоящие из несущей железобетонной панели, совмещенной с панелью пола или потолка и со звукоизоляционной, теплоизоляционной и др. прослойками.
К. к. покрытий применяются в жилых и общественных зданиях главным образом в виде совмещенных бесчердачных крыш (см. Покрытие здания), в промышленных зданиях панели покрытий делаются пролётом до 12 м.
Масса К. к. зависит от принятого способа членения здания на сборные элементы и составляет обычно от 1,5 до 7,5 т.
К. к. (стеновые панели, панели перекрытий и покрытий) при монтаже здания устанавливают на растворных горизонтальных швах; внутренние вертикальные швы заполняются цементным раствором или бетоном. В местах сопряжений панели имеют Закладные детали, к которым привариваются стальные соединения (накладки), чем достигается связь всех панелей и общая устойчивость здания. Пространственная жёсткость здания обеспечивается за счёт работы конструкций лестничных клеток, торцовых и межсекционных поперечных стен. К. к. применяются в строительстве многоэтажных зданий (рис. 1, 2).
Лит.: Кузнецов Г. Ф., Морозов Н. В., Антипов Т. П., Конструкции многоэтажных каркасно-панельных и панельных жилых домов, М., 1956; Морозов Н. В., Конструкции стен крупнопанельных жилых зданий, М., 1964; Дроздов П. Ф., Себекин И. М., Проектирование крупнопанельных зданий, М., 1967.
Н. В. Морозов.

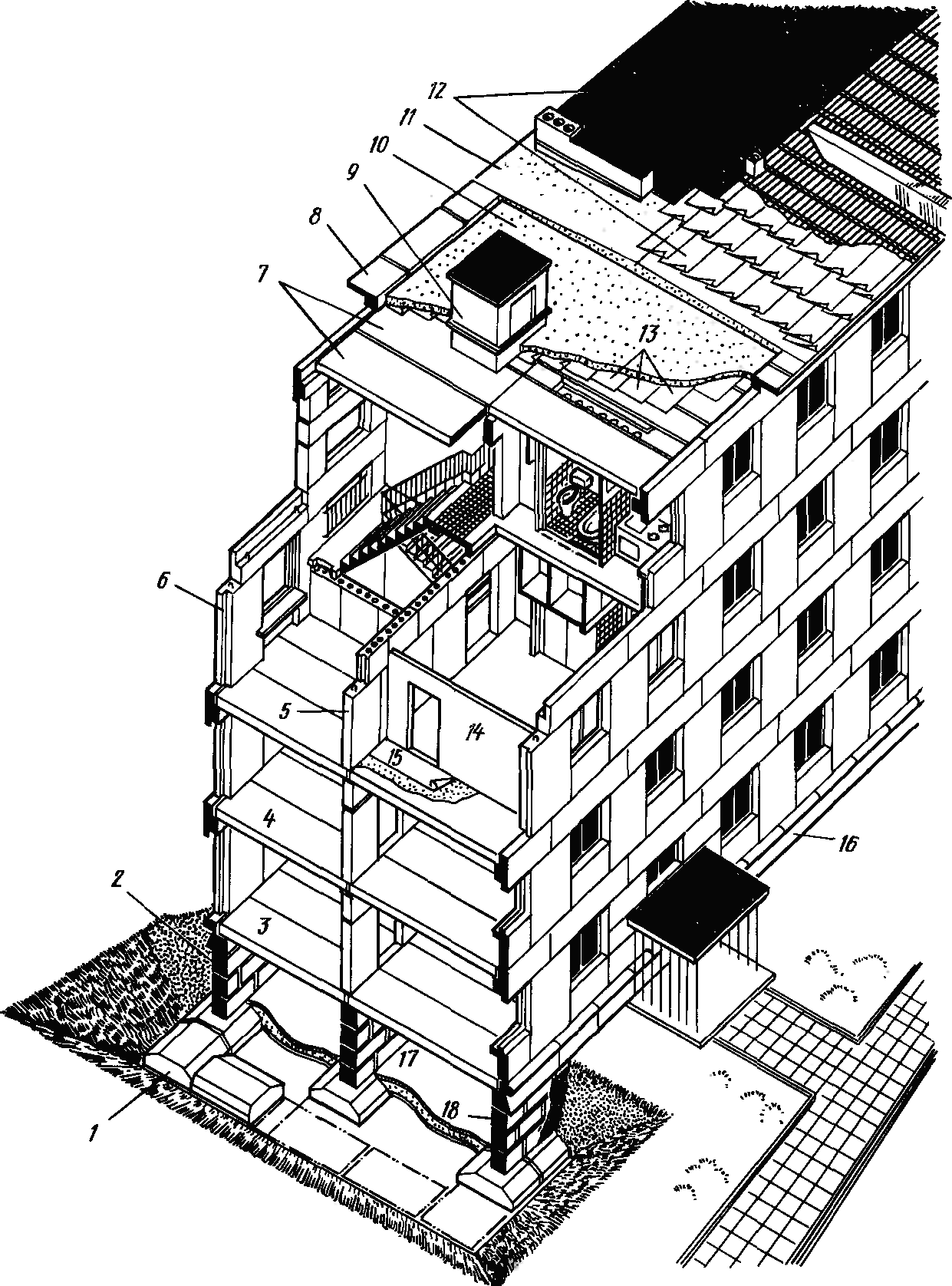

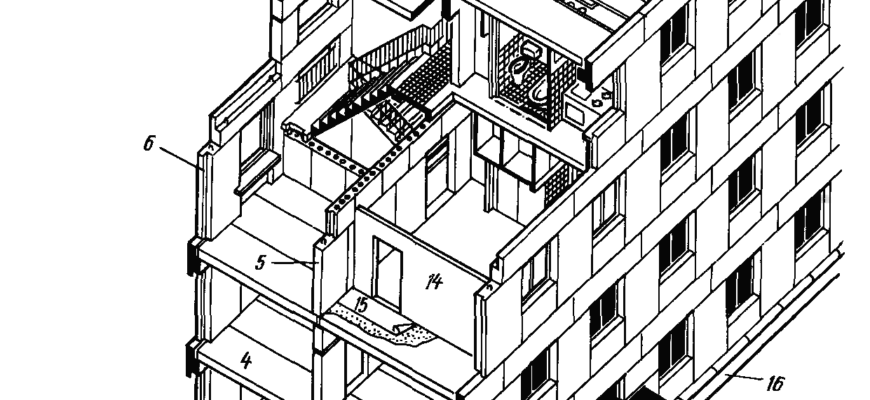

Рис. 1. Крупнопанельные конструкции многоэтажного жилого дома: 1 — фундаментная плита; 2 — наружная стеновая панель; 3 — внутренняя стеновая панель; 4 — панель междуэтажного перекрытия; 5 — отмостка; 6 — наружная панель в процессе монтажа.
Рис. 2. Крупнопанельный многоэтажный дом.
Большая советская энциклопедия. — М.: Советская энциклопедия.
.
Крупноблочные конструкции
сборные конструкции зданий и сооружений из крупноразмерных, монтируемых на строительной площадке, искусственных или естественных камней — крупных блоков. Применяются для возведения жилых домов, общественных и промышленных зданий и сооружений. Крупные блоки в зависимости от назначения изготовляются на заводах из различных бетонов (лёгких, тяжёлых, ячеистых, силикатных), а также из кирпича и керамических камней; иногда выпиливаются на каменных карьерах из естественных пород камня — туфа, ракушечника и др. К. к. бывают сплошные, пустотелые, со щелевидными или круглыми пустотами, повышающими теплотехническую эффективность К. к.; масса крупных блоков обычно не превышает 3 т. Из крупных блоков могут быть смонтированы различные части здания: фундаменты, наружные и внутренние стены, перегородки и т. д. К. к. ленточных фундаментов и стен подвалов могут применяться не только в крупноблочных домах, но и в зданиях с кирпичными и крупнопанельными конструкциями (См. Крупнопанельные конструкции). Крупноблочное домостроение возникло в СССР в годы первых пятилеток. В 1927—28 в Москве были построены первые 6- и 8-этажные жилые дома со стенами из крупных легкобетонных блоков (инженер Г. Б. Красин, С. В. Костырко, А. Ф. Лолейт). В 1931 крупноблочными многоэтажными домами был застроен жилой массив в Ленинграде, а в последующие годы такие дома начали возводиться в Харькове, Магнитогорске, Свердловске и др. городах СССР. Наибольшее распространение в современном строительстве получили К. к. наружных стен зданий из блоков, изготовленных на основе лёгких и ячеистых бетонов (шлакобетон, керамзитобетон, газобетон и др.) объёмной массой 1100—1600 кг/м3. Толщина крупноблочных стен назначается от 30 до 60 см в зависимости от теплотехнических и прочностных свойств материала блока и от климатических условий места строительства. Ширина и высота блоков выбираются в зависимости от принятой системы разрезки стены (деление стены крупноблочного здания на конструктивные части). Различают несколько систем разрезки стен: двух-, трёх- и четырехрядную. Чаще всего применяется двухрядная система, когда по высоте каждый этаж имеет 2 горизонтальных шва и стена очередного этажа собирается из 3 блоков: простеночного, подоконного и перемычечного. Кроме основных типов, применяются блоки поясные, торцовые, угловые, цокольные, карнизные и др. Стеновые блоки изготовляются на заводах с отделанными наружными и внутренними поверхностями. Для возведения наружных стен используются также крупные блоки из тяжёлого силикатного бетона (объёмной массой 1900—2000 кг/м3) с 3 или 4 рядами вертикальных щелевидных пустот. Применение в качестве стеновых материалов крупных блоков из кирпича или керамических камней (называемых кирпичными блоками) даёт возможность механизировать процесс возведения стен зданий. К. к. внутренних стен выполняются обычно из тяжёлого бетона: блоки в зависимости от звукоизоляционных и прочностных требований изготовляются толщиной 30—40 см. Стеновые блоки укладываются на растворных швах толщиной 2 см с перевязкой швов; в многоэтажных крупноблочных зданиях закладные детали перемычечных и поясных блоков свариваются вместе с выпусками арматуры из примыкающих перекрытий, что обеспечивает связь всех стен и общую устойчивость здания. К. к. обычно применяются в зданиях до 12 этажей. Н. В. Морозов.
Смотреть что такое «Крупноблочные конструкции» в других словарях
Крупноблочными называют здания, стены которых возводят из крупных камней (блоков) массой от 0,3 до 3 т и более. Для таких зданий характерны конструктивных схемы с продольным расположением несущих стен и с поперечным расположением несущих стен. При любой конструктивной схеме стены из крупных блоков выкладывают с перевязкой швов.
В крупноблочных зданиях все другие конструктивные элементы выполняют из крупноразмерных элементов и деталей. Крупные блоки для наружных стен выполняют из легкого бетона толщиной 400; 500; 600 мм. Основной формой крупных блоков является прямоугольный параллелепипед.
Номенклатура блоков (их размеры и основные параметры) унифицирована и сведена в каталоги. Размеры блоков выбирают в зависимости от схемы членения стены, так называемой разрезки. Системы разрезки блочных стен – это число рядов блоков, образующих один этаж. Бывает 2-рядная, 3-рядная, 4-рядная.
Используют две схемы разрезки стен – двухрядную и четырехрядную.
а—е — конструкция блоков; ж—и — габаритные схемы (а — сплошной легкобетонный; 6 — с пустотами; в — кирпичный с легкобетонным вкладышем; г — из эффективного кирпича; д — из природного камня или арболита; е — из природного камня на легкобетонной связке; ж — перемычечный; и — поясной рядовой); к — поясной угловой; л — простеночный рядовой; м — простеночный угловой; н — подоконные; 1 — фасадная сторона; 2 — легкий бетон; 3 — кирпич; 4 — природный камень малой плотности; 5 — подъемная петля; 6 — четверть для опоры элементов перекрытия
Простеночные блоки делают с четвертями наружу, а подоконные – с четвертями внутрь. Блок-перемычка имеет четверти: сверху – для опирания плит перекрытия, снизу – для оконной коробки. Если стена без проемов, то в торцах здания вместо блоков-перемычек применяют поясные блоки, не имеющие четвертей. Подоконные блоки с целью устройства под окном ниш для приборов отопления делают на 100 мм тоньше простеночных. Применяют также специальные типы блоков – угловые, цокольные, карнизные, для стен лестничной клетки и др.
Для снижения массы блоков в них иногда устраивают цилиндрические вертикальные пустоты.
Блоки внутренних стен выполняют из тяжелого бетона толщиной 300 мм с вертикальными пустотами, которые также используют в качестве вентиляционных каналов.
Внешнюю поверхность блоков наружных стен изготовляют с фактурным слоем (из раствора, декоративного бетона), а внутренняя поверхность должна быть подготовлена под окраску или оклейку обоями.
Крупноразмерные элементы
На строительство одного здания уходит от нескольких месяцев до нескольких лет. Строительство всегда было той отраслью, которая с одной стороны очень зависима от всех внешних факторов и стабильности рынка, а с другой стороны, не может быстро на них реагировать и подстраиваться под новые требования. В отличие от предприятий легкой промышленности, которые могут позволить себе следовать капризной моде и менять коллекции и дизайн изделий раз в несколько недель, строительная индустрия работает здесь и сейчас, а пользоваться создаваемыми ею пространствами можно будет спустя продолжительное время. Поэтому все заказчики стремятся решить стоящую перед ними строительную задачу самым быстрым и простым путем, чтобы не отстать от технологического прогресса.
Крупноразмерные элементы в отличие от мелкоразмерных позволяют сократить время строительства, они поставляются на площадку с завода в готовом виде, рабочим остается лишь правильно их собрать в нужной последовательности.
Характерными признаками крупноразмерных элементов являются:
В обмен на скорость производства заказчик вынужден смириться с ограниченностью в плане пластики фасадов и общей лапидарностью облика здания. Схожие безликие панели и блоки практически не несут информационной нагрузки и единственным композиционным средством для гармонизации фасада остаются цвет и ритм.
Крупноразмерный элемент – строительная конструкция весом более 300 кг, которая используется как несущая или ограждающая конструкция.
«Промышленное здание из крупноразмерных элементов» 👇
Рисунок 1. Пример разрезки для здания из крупноразмерных блоков. Автор24 — интернет-биржа студенческих работ
Из крупноразмерных элементов возводят жилые дома, общественные и административные здания, промышленные сооружения. В советское время строительство по этой технологии велось гораздо активнее, чем сегодня. Позже за монотонность и скучность строительные системы из крупноразмерных блоков и панелей подверглись критике и сегодня применяются гораздо реже.
Промышленное здание из крупноразмерных элементов
Для строительства промышленных зданий крупноразмерные элементы подходят как нельзя лучше. В производстве все завязано на здесь и сейчас, за несколько лет технология может устареть или нишу займут конкуренты, поэтому нет времени на длительное строительство.
При этом здание из крупноразмерных блоков обычно имеет следующие характеристики:
Рисунок 2. Пример использования крупноразмерных блоков в промышленности. Автор24 — интернет-биржа студенческих работ
Порядок проектирования при этом соблюдается стандартный, сначала анализируются исходные данные и генеральный план участка, затем разрабатываются объемно-планировочные решения, конструктивные решения и инженерное оборудование и сети.
При проектировании здания, а затем при организации строительства важно, чтобы грузоподъемность кранов соответствовала номенклатуре блоков. Иногда применяют четырехрядную разрезку стен, дабы снизить вес блока, чтобы его можно было монтировать краном меньшей грузоподъемности.
Промышленные объекты могут быть разных мощностей и габаритов, не всегда для работы требуется огромный цех и большепролетные конструкции, зачастую можно обойтись более скромными объемами и решениями. Крупноразмерные элементы позволяют ускорить все процессы, и проектирование, и строительство. К подобным зданиям никто не предъявляет высоких эстетических требований, они располагаются на закрытых производственных территориях и служат исключительно утилитарной цели.
Находи статьи и создавай свой список литературы по ГОСТу
Поиск по теме
Крупноблочные стены и их конструктивные решения
Крупноблочными называют здания, стены которых возводят из крупных камней (блоков) массой от 0,3 до 3,0 т и более, В этих зданиях все другие конструктивные элементы также выполняют из круптюразмерных элементов и деталей (рис. 11.1)
Материалом для изготовления блоков служат легкие бетоны (керамзитобетон, шлакобетон, ячеистый бетон и др.), а также местные материалы (ракушечники, туфы), которые выпиливают на карьерах. Крупные блоки изготовляют также из кирпича. Основной формой крупного блока является прямоугольный параллелепипед.
Размеры блоков выбирают в зависимости от схемы членения стены, так называемой разрезки. При этом их размеры и масса должны быть согласованы с грузоподъемностью монтажных кранов. Номенклатура блоков (их размеры и основные параметры) унифицирована и сведена в каталоги, которыми руководствуются при проектировании зданий и изготовлении блоков на наволах.
Наиболее оптимальной для зданий из крупных блоков является конструктивная схема с продольными несущими внутренними и наружными стенами. Эта схема позволяет применять однотипные железобетонные крупноразмерные настилы, которые укладывают поперек здания, опирая их на внутренние и наружные пролольные стены. Эти настилы служат также горизонтальными диафрагмами жесткости. Таким образом, блоки наружных стен выполняют несущие и ограждающие функции. Их толщина определяется теплотехническим расчетом с учетом климатических условий. Нашли применение также здания с поперечными несущими стенами.
Используют две схемы разрезки стен крупноблочных зданий (рис. 11.2) — двух и четырехрядную. При двухрядной схеме (два блока на высоту этажа) масса блока не превышает 3 т, при четырехрядной простеночный блок расчленяется по высоте на три более мелких. Это связано с возможностью применения кранов относительно малой грузоподъемности.
На рис. 11.3 показаны основные типы крупных бетонных блоков наружных и внутренних стен. Простеночные блоки делают с четвертями наружу, а подоконные — четвертями внутрь. Блокиеремычка имеет четверти: сверху для опирания плит перекрытия, снизу — для оконной коробки. Если стена без проемов, то в торцах здания вместо блоковперемычек применяют поясные блоки, не имеющие четвертей. Подоконные блоки с целью устройства под окном ниш для приборов отопления делают на 100 мм тоньше простеночных. Применяют также специальные типы блоков — угловые» цокольные, карнизные, блоки для стен лестничной клетки и др.
Для снижения массы блоков в них иногда устраивают цилиндрические вертикальные пустоты. Для обеспечения монтажа блоков в их тело закладывают специальные монтажные петли.
Для жилых зданий с высотой этажа 2,8 м при двухрядной разрезке стен высоту простеночного блока принимают 2180 мм, ширину990, 1190, 1390, 1590, 1790 мм. Высота перемычных блоков 580 мм, ширина 1980, 2380, 2780 и 3180 мм; высота подоконных блоков 840 мм и ширина 990, 1190, 1790 и 1990 мм.
Блоки внутренних стен обычно принимают 300 мм с вертикальными круглыми пустотами, которые также используют в качестве вентиляционных каналов. Высота вертикальных блоков внутренних стен 2180 мм, горизонтальных (поясных)—340 мм, ширина 1190, 1590 и 2390 мм. Высота внутренних блоков с вентиляционными и дымовыми каналами 2780 мм.
Внешнюю поверхность блоков наружных стен изготовляют с фактурным слоем (из раствора, декоративного бетона, керамической плитки), а внутренняя поверхность должна быть подготовлена под окраску или оклейку обоями.
Номенклатура стеновых блоков
Московский завод ЖБИ-4 выпускает широкий ассортимент стеновых блоков, предназначенных для:
устройства наружных и внутренних стен в многоэтажных зданиях с монолитным каркасом.
Одним из наиболее востребованных видов продукции такого вида являются керамзитобетонные и бетонные крупноразмерные блоки длиной 390 мм и высотой 190 мм:
стеновые двухпустотные и семищелевые, М100, толщиной 0,19 м, массой соответственно17,0 и 24,0 кг.
В индивидуальном жилом строительстве и для устройства ограждения в монолитном жилье используются крупноразмерные блоки из пено- и газобетона плотностью 600 кг/м³:
пенобетонные блоки длиной 600 мм и высотой 300 мм:
стеновые размерами 600×200×400 мм и массой 30 кг;
газобетонные блоки длиной 625 мм:
стеновые высотой 250 мм, толщиной 250, 300, 375, 400, 500 мм и массой соответственно 20, 23, 29, 31, 42 кг.
Для устройства межкомнатных и межквартирных перегородок в жилом строительстве охотно используют пазогребневые перегородки. Завод ЖБИ-4 выпускает такие изделия одного размера: 667×500×80 мм, но с разными свойствами:
пустотелая влагостойкая, массой 22 кг.
Действующий технический регламент – ГОСТ 3360-2007 декларирует допустимое отклонение геометрических размеров легкобетонных блоков первой категории качества от заявленных:
по высоте ±1,0 мм.
Толщина блоков для устройства наружных стен определяется теплотехническим расчетом исходя из конструктивного решения ограждающих конструкций и характеристик блоков.
Правила обращения с крупноразмерными блоками
Строительные блоки заменяют сразу несколько кирпичей, тем самым снижаются трудозатраты на кладке стен, уменьшается количество швов, через которые в помещение может проникать холод. Однако если стандартный кирпич весит около 5 кг и с ним можно управляться одной рукой, то масса крупных пенобетонных блоков достигает 30 кг и устанавливать их на место приходится, как минимум, вдвоём.
Легкобетонные блоки имеют пористую структуру, поэтому их необходимо защищать от воздействия осадков и после завершения кладки. Поэтому фасады зданий со стенами из легкобетонных блоков отделываются, для чего, при необходимости дополнительной теплоизоляции стен, могут использоваться навесные вентилируемые фасады, технология «мокрого фасада» или декоративная штукатурка или штукатурка с окраской атмосферостойкими составами.
Крупноразмерные строительные блоки могут перевозиться любым видом транспорта, но при этом они должны быть сформированы в пакеты, уложены на поддоны и скреплены.
Упаковка блоков должна предупреждать их механические повреждение и защищать от воздействия атмосферных осадков как при транспортировке, так и при хранении. Поддоны могут устанавливаться в штабели, высота которых должна обеспечивать сохранность изделий. Погрузка и выгрузка поддонов с блоками производится механизированным способом, но при этом грузозахватные приспособления должны обеспечивать сохранность блоков.
Паспортная прочность, минимальное отклонение от проектных геометрических размеров штучных изделий и возможность доставки приобретённой парии изделий на объект автотранспортом продавца, повышает спрос на продукцию московского завода ЖБИ-4.
