КЛАССИФИКАТОР ДЛЯ ОПЕРАТОРА ГИС

В КБ «Панорама» разработана ГИС «Оператор» версии 13.2.0 для платформы x64. В новой версии программы обновлены классификаторы условных знаков emercom.v2.rsc, rosgvardia.rsc, map5000m.rsc, s57navy.rsc, dfc.rsc и другие.

Классификатор условных знаков emercom.v2.rsc разработан в соответствии с требованиями руководящих документов МЧС (ГОСТ Р 22.0.10-96) для подготовки картографической информации в области гражданской обороны (ГО), предупреждения и ликвидации последствий чрезвычайных ситуаций (ЧС) органами управления, силами ГО и единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций (РСЧС). Классификатор emercom.v2.rsc содержит информацию: о территориях, зонах, объектах, силах и средствах, затрагивающих вопросы организации, планирования и ведения мероприятий по ГО и защите населения и территорий; о прогнозной и оперативной обстановке, возникающей при военных конфликтах или вследствие этих конфликтов, а также при ЧС природного и техногенного характера; о планировании и ведении мероприятий по ГО, предупреждению и ликвидации последствий ЧС природного и техногенного характера.

Классификатор условных знаков rosgvardia.rsc разработан для Федеральной службы войск национальной гвардии Российской Федерации и предназначен для подготовки картографической информации по планированию и проведению борьбы с терроризмом и экстремизмом, организованной преступностью, обеспечению государственной безопасности, охране важных государственных объектов, поддержанию порядка на общественных мероприятиях. Классификатор operator.rsc обеспечивает подготовку специальных карт для всех видов и родов ВС РФ. Уточнены алгоритмы отображения сложных условных знаков: направление удара, пункты управления и другие.

Модернизированный классификатор крупномасштабных планов масштаба 1: 5 000 map5000m.rsc предназначен для создания топографических планов городов или планов городов в местной системе координат масштабов 1: 5 000, которые могут использоваться при территориальном планировании, ведении земельного и имущественного кадастра, в архитектуре и градостроительстве. За основу кодов объектов взяты коды Информационного картографического обеспечения (ИКО), утвержденного Начальником ВТУ ГШ РФ.

Классификатор s57navy.rsc предназначен для ведения морских навигационных карт стандарта IHO S52. Классификатор dfc.rsc применяется для подготовки аэронавигационных документов, которые используются при планировании структуры воздушного пространства, для прокладки и изучения маршрута полета, инженерно-штурманского расчета полета, ведения визуального радиолокационного ориентирования, проектирования аэродромных маршрутов и определения навигационных параметров полета. Классификатор содержит описание слоев, объектов и их характеристик, обеспечивающих представление в цифровом виде сведений о структуре воздушного пространства – обслуживании воздушного движения (ОВД), ограничении воздушного пространства, маршрутов ОВД, поворотных пунктах и радионавигационных средствах, аэродромной сети и препятствиях.

Классификатор dfc.rsc подготовлен с учетом рекомендаций Международной организации гражданской авиации (ИКАО): «Руководство по аэронавигационным картам», Doc 8697-AN/889/2, Приложение 4 «Аэронавигационные карты».

В ГИС «Оператор» добавлены новые типы семантики объектов: семантика числовая формула и семантика символьная формула. Новые типы дополняют программируемую семантику-формулу, значение которой вычисляется в подключаемых iml-библиотеках. Для новых типов вычисляемых семантик задаются математические или логические выражения, выполняемые без программирования. Для числовой формулы в описании семантики указывается математическое выражение (формула), содержащее числа, математические операции, ссылки на значения семантик объекта, его площадь, периметр, координаты первой точки в метрах или градусах, координаты геометрического центра объекта и другие свойства. Например, в качестве математических операций могут применяться следующие: +, -, *, /, max, min, arm, sin, cos, tg, ctg, abs, sqrt2, sqrt3, pow2, pow3.

Для символьной формулы в описании семантики указывается шаблон строки, содержащий одну или более ссылок на семантики объекта вида #XX(YY), где XX — код семантики, YY — значение семантической характеристики, если она отсутствует. Cимвольная формула поддерживает специальные символы для кодовой записи значений, такие же как для формирования текста подписи. При редактировании координат или семантик объекта выполняется автоматический пересчет значений семантик-формул. Выбор типа семантики и ввод формул выполняется в задаче Редактор классификатора.

В раздел «Подготовка документов и отчетов» списка прикладных задач добавлено приложение «Конструктор отчетов» для быстрого создания графических документов с использованием врезок карт и вставок изображений. Мастер создания нового проекта позволяет «одним нажатием» формировать шаблон графического документа с готовым оформлением и колонтитулами (заголовками, угловыми штампами и другими элементами). Режимы нанесения врезок карт и вставок изображений, редактирования содержимого, позиционирования и масштабирования изображений внутри врезок позволяют облегчить создание наглядных и информативных графических документов. Поддерживается создание новых и редактирование существующих шаблонов для их дальнейшего тиражирования при создании новых графических документов. Размеры печатных полей создаваемого документа автоматически передаются в диалог печати, что позволяет выполнять быструю печать документа без выбора печатаемой области и установки отступов.

Доработан диалог «Выбор объекта». На закладке «Метрика» добавлена возможность обновления объекта из файлов форматов: SHP/DBF, OGC GML, GeoJSON. Обновить объект или только его метрику можно через пункты контекстного меню «Обновить объект» или «Обновить метрику объекта».

Добавлен новый способ выбора площадных объектов на карте — только по контуру объекта. Основной способ выбора объекта — это клик мышью внутри объекта или по его контуру. Этот способ усложняет перебор объектов в случае, когда в одной точке имеется большое число площадных объектов. Например, площадные объекты территорий отображаются в следующем порядке: Город — Район — Область. Выбор объектов выполняется в обратном порядке: Область — Район — Город. При основном способе выбора территория города будет выбрана только с третьего раза. При выборе площадного объекта по контуру территория города может быть выбрана с первого раза. Настройка способа выбора площадных объектов выполняется через главное меню программы: Параметры — Выбор площадных объектов по контуру.

Доработана задача «Поиск по названию». Добавлена возможность построчного поиска или выделения текста по полному (частичному) совпадению. Многострочный текст может быть загружен из текстового файла, вставлен из буфера или введен в соответствующем поле. Например, режим позволит выделить на карте все объекты, содержащие в семантике «Собственное название» одну из строк многострочного списка.

Исключено ограничение на размер многострочной подписи на карте. При вводе в диалоге «Редактирования текста» строки длиннее 126 символов, в семантике объекта создается служебная запись с кодом 32860 с введенным текстом, а в тексте подписи сохраняется ссылка «#32860». При редактировании текста выполняется автоматическое обновление текста подписи и семантики. Если текст становится короче 126 символов, служебная семантика будет удалена.

В ГИС «Панорама» структура пространственных данных, отображаемых в окне электронной карты, определяется цифровым классификатором карты. Классификатор электронной карты — это совокупность описания слоев векторной карты, видов объектов и их условных знаков, видов семантических характеристик и принимаемых ими значений, представленных в цифровом виде. Классификаторы создаются с учетом тематики и масштаба карты.

Применение различных цифровых классификаторов позволяет объединить в рамках единого окна электронной карты данные различной тематики, размещенных в различных хранилищах данных. Для создания и редактирования цифровых классификаторов предназначена задача «Редактор классификатора». Задача обеспечивает управление составом слоев, объектов и атрибутов, формирование палитры и шрифтов, создание и редактирование внешнего вида условных обозначений для 2D и 3D отображения пространственных данных. Для визуализации пространственных данных по унифицированным протоколам OGC WFS классификатор интегрируется со схемой пространственных данных в формате XSD.

Единая цифровая картографическая основа

Классификаторы планов городов могут быть использованы для ведения единой цифровой картографической основы (ЕЭКО) федерального, регионального, муниципального назначения в соответствии с Приказом Минэкономразвития № 467 от 24 декабря 2008 г. » Об утверждении требований к составу, структуре, порядку ведения и использования единой цифровой картографической основы федерального, регионального и муниципального назначения».
В состав классификатора цифровых планов городов масштабов 1:500, 1:1000 включены слои ГЕОДЕЗИЯ, КАДАСТР и МЕЖЕВОЙ ПЛАН (технический план) для обеспечения выполнения работ в соответствии с Приказом Минэкономразвития России № 412 от 24 ноября 2008 г. » Об утверждении формы межевого плана и требований к его подготовке, примерной формы извещения о проведении собрания о согласовании местоположения границ земельных участков». Классификаторы для планов городов масштаба 1:500,1:1000,1:2000,1:5000 разработаны КБ «Панорама». Реализация указанных классификаторов для системы AutoCAD включена в программу Конвертор крупномасштабных планов в формат DXF.
Классификатор плана города масштаба 1:10 000 размещен в разделе Навигационные карты.

Топографические карты (модернизированные)

За основу классификаторов принято информационное картографическое обеспечение «ИКО 2008», утвержденное Начальником ВТУ ГШ РФ в 2008 г. и введенное в действие с 24.10.2008 г. В классификаторах уточнены условные знаки, названия и состав слоев объектов и семантик. Для автоматического формирования подписей в классификаторе 100t05gm.rsc по семантикам объектов настроены соответствующие подписи. Классификаторы могут использоваться в процедуре автоматизированной генерализации ЦТК более мелких масштабов из карт крупных масштабов.

Обзорно-географические карты мира

Классификаторы цифровых обзорно-географических карт (ЦОГК) масштабов 1: 1 000 000, 1: 2 500 000, 1: 5 000 000 созданы по материалам «Информационного картографического обеспечения», утвержденного Начальником ВТУ ГШ ВС РФ в 2008 году. В классификаторах ЦОГК уточнены условные знаки, названия слоев, объектов и семантик, уточнены списки семантик слоев, введены условные названия слоев, объектов и семантик, которые применяются для обмена пространственными данными в различных форматах.

Материалы информационного обеспечения навигационных карт разработаны КБ «Панорама» по заказу Роскартографии. Перепечатывание материалов допускается только с письменного разрешения Роскартографии. Требования информационного обеспечения должны соблюдаться всеми предприятиями и организациями, выполняющими создание цифровых навигационных карт и планов городов по ФЦП «ГЛОНАСС».

Аэронавигационный классификатор предназначен для создания электронных документов аэронавигационной информации (АНИ), которые применяются в процессе принятия решений при планировании структуры воздушного пространства, для прокладки и изучения маршрута полета, инженерно-штурманского расчета полета; ведения визуального радиолокационного ориентирования; прокладки линий положения летательного аппарата; определения навигационных элементов полета, а также для подготовки к печати графических документов аэронавигационной информации – аэронавигационных карт всех типов, сборников аэронавигационной информации  и других графических документов.
Классификатор подготовлен с учетом рекомендаций Международной организации гражданской авиации (ИКАО): «Руководство по аэронавигационным картам», Doc 8697-AN/889/2, Приложение 4 «Аэронавигационные карты».
В Классификатор дополнительно включено описание комбинированных информационных условных знаков, созданных с применением специализированной библиотеки условных знаков (файл DFC.iml), а также картографический шрифт кода Азбуки Морзе (файл Morse.ttf), применение которых значительно упрощает оформление и подготовку графических документов АНИ к печати.
Классификатор и отчет по нему созданы по заказу КБ «Панорама». Перепечатывание материалов допускается только с письменного разрешения авторов.

Классификатор s57navy.rsc предназначен для отображения морских карт стандартов IHO S57 и S63. Он описывает объекты морских карт и их атрибуты в соответствии с требованиями стандарта S52.
S-57 основной международный формат навигационных электронных карт, предназначенный для обмена данными между гидрографическими службами, агентствами, производителями картографической продукции и систем. Для обеспечения предписанного форматом отображения условных знаков морских навигационных карт используется IML библиотека s57navy.iml

Схемы территориального планирования РФ

Цифровой классификатор для создания схем территориального планирования terrplan.v6 подготовлен в соответствии с требованиям приказа Министерства экономического развития РФ № 123 от 28.02.2023. Классификатор terrplan.v5 соответствует приказу Министерства экономического развития РФ от 09.01.2018 № 10 «Об утверждении Требований к описанию и отображению в документах территориального планирования объектов федерального значения, объектов регионального значения, объектов местного значения и о признании утратившим силу приказа Минэкономразвития России от 7 декабря 2016 г. № 793» (Зарегистрирован 31.01.2018 № 49832). В классификаторе реализован общий перечень слоев, объектов и атрибутивных характеристик объектов территориального планирования и градостроительной деятельности.
Цифровой классификатор может быть использован для информационного взаимодействия государственных и муниципальных информационных систем, содержащих информацию о состоянии, ограничениях использования и развитии территорий и интеграции этой информации в федеральной государственной информационной системе территориального планирования.
Приказ Министерства экономического развития Российской Федерации от 17.06.2021 № 349 «Об утверждении требований к структуре и форматам информации, предусмотренной частью 2 статьи 57.1 Градостроительного кодекса Российской Федерации, составляющей информационный ресурс федеральной государственной информационной системы территориального планирования»

Классификатор для ведения реестров государственных информационных систем обеспечения градостроительной деятельности (urban.v2.rscz) подготовлен в соответствии с требованиям
Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 06.08.2020 № 433/пр.
Классификатор предназначен для создания многослойных электронных карт и применения их при подготовке документов градостроительного зонирования, документов по планировке территорий, в создании сводных планов наземных и подземных коммуникаций и сооружений.
По своему содержанию Классификатор представляет собой систематизированный перечень кодовых обозначений объектов капитального строительства, сетей инженерно-технического обеспечения, электрических сетей, сетей связи, элементов планировочной структуры, зон с особыми условиями использования территории, а также признаков, характеризующих свойства этих объектов.

Классификатор объектов градостроительного кадастра (urban.rscz) предназначен для создания и ведения цифровых карт по градостроительной деятельности и применения их в процессе принятия решений в размещении, строительстве, реконструкции, реставрации, капитальном строительстве объектов.
Классификатор подготовлен с учетом материалов Службы Градостроительного кадастра города Москвы «Кадастровая справка (официальная информация)».
Классификатор содержит описание слоев, объектов и их характеристик, обеспечивающих представление в цифровом виде сведений о градостроительных регламентах (функциональном, строительном, ландшафтном зонировании), линиях градостроительного регулирования («красных линиях»), охранные зоны памятников истории и культуры, иные сведения по использованию городской территории, сведения об объектах инженерной, транспортной и социальной инфраструктур, иных градостроительных объектах, сведения о проектах строительства (реконструкции) зданий и сооружений.
Цифровые карты для ведения градостроительного кадастра могут создаваться с использованием единой цифровой картографической основы (ЕЭКО) регионального и муниципального назначения и соответствующих классификаторов.

Кадастровые документы, инженерная геодезия, землеустройство

Классификатор предназначен для информационной поддержки выполнения работ в отношении недвижимого имущества, в результате которых обеспечивается подготовка документов, содержащих сведения необходимые для осуществления государственного кадастрового учета недвижимого имущества. Объекты, атрибуты, условные обозначения, описанные в цифровом классификаторе кадастровых документов, обеспечивают функционирование режимов ведения дежурной кадастровой карты, обработки материалов полевых кадастровых работ и инженерных изысканий в землеустройстве и градостроительстве. Классификатор создан в соответствии с требованиями следующих нормативных документов:

Классификатор кадастровых документов обеспечивает создание печатных форм и электронных XML-документов:

Классификатор разработан в КБ «Панорама».

Классификатор предназначен для подготовки и формирования инженерных чертежей при выполнении инженерно-геологических изысканий. Может быть использован для создания карт инженерно-геологических условий. Классификатор создан в соответствии с требованиями ГОСТ 21.302-96 и содержит все необходимые условные знаки и обозначения.

Классификатор предназначен для создания многослойных цифровых карт в земледелии и применения их в управлении сельскохозяйственным предприятием. Классификатор может быть использован для создания картосхем сельскохозяйственных угодий, ведения паспортов полей, оперативного агрохимического мониторинга полей, тематического картографирования по различным категориям и показателям, формирования карт для управления транспортом и сельскохозяйственной техникой предприятия, решения задач транспортной логистики.
По своему содержанию Классификатор представляет собой систематизированный перечень кодовых обозначений элементов и объектов местности и плана, а также признаков, характеризующих свойства этих объектов.

Классификатор emercom.v2.rscz предназначен для создания электронных карт обстановки о чрезвычайных ситуациях. Классификатор создан в соответствии с требованиями ГОСТ Р 42.0.03-2016, взамен ГОСТ P 22.0.10-96 и содержит все необходимые условные знаки и обозначения. Данный стандарт обязателен для органов управления Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций (РСЧС), региональных и местных органов управления по делам гражданской обороны и чрезвычайным ситуациям, организаций и учреждений, осуществляющих планирование, организацию и проведение мероприятий по предупреждению и ликвидации ЧС. По своему содержанию Классификатор представляет собой систематизированный перечень кодовых обозначений элементов и объектов местности и карты, а также признаков, характеризующих свойства этих объектов. Предназначен для для создания электронных карт обстановки масштаба 1 : 100 000 и дальнейшего использования с картами местности других масштабов.

Классификатор предназначен для обеспечения создания территориально привязанных схем, отображающих объекты связи. Состав объектов классификатора позволяет описывать телефонные сети (кроссы, оконечные устройства, магистральные и распределительные кабели и тому подобное), отображать сети передачи данных (IP, ATM) с типовыми элементами (маршрутизаторы, коммутаторы, мультиплексоры и другое оборудование), описывать реализацию учета объектов ВОЛС, описывать сети синхронной цифровой иерархии (SDH) с типовыми элементами (мультиплексоры и другое оборудование), вести учет ресурсов объектов стационарной и полевой сети (ОП, ОУП, НУП, станций радиорелейной, тропосферной, космической связи и других).
Классификатор создан с учетом документа «ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ПЕРВИЧНЫХ СЕТЕЙ ВЗАИМОУВЯЗАННОЙ СЕТИ СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ. К НИГА 2». Утверждены Приказом ГОСКОМСВЯЗИ РФ от 19.10.1998 № 187.

Классификатор предназначен для создания многослойных электронных карт в различных отраслях лесного хозяйства для государственной инвентаризации лесов, эффективного планирования хозяйственной деятельности, организации охраны лесов от пожаров и лесонарушений и других.
Классификатор может быть использован для создания детальных лесных карт, схем лесхозов или лесов района, обзорных карт в масштабе региона или группы регионов, обзорных карт лесов России.
По своему содержанию классификатор представляет собой систематизированный перечень кодовых обозначений элементов и объектов местности и плана, а также признаков, характеризующих свойства этих объектов.
Классификатор и отчет по нему создан компанией КБ «Панорама». Перепечатывание материалов допускается только с письменного разрешения авторов. Демонстрационные карты доступны для скачивания в разделе «Цифровые карты».

Цифровой классификатор предназначен для создания генеральных схем развития сети железных дорог на региональном, федеральном и международном уровне. По своему содержанию классификатор представляет собой систематизированный по иерархическому методу перечень кодовых обозначений элементов и объектов местности, а также признаков, характеризующих свойства этих объектов. За основу классификатора приняты условные обозначения схем железных дорог Института экономики и развития транспорта. Классификатор и отчет по нему создан компанией КБ «Панорама».

Назначение системы

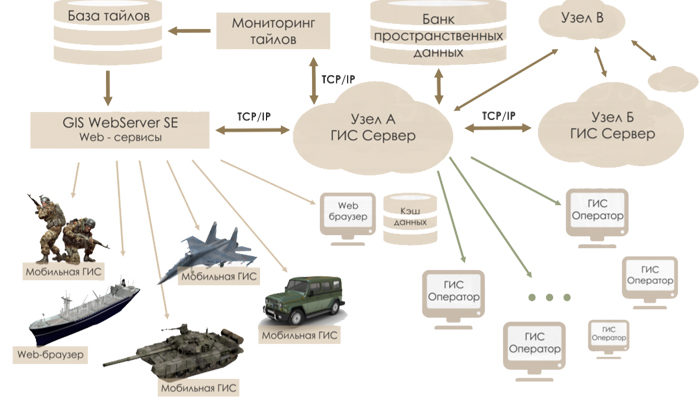

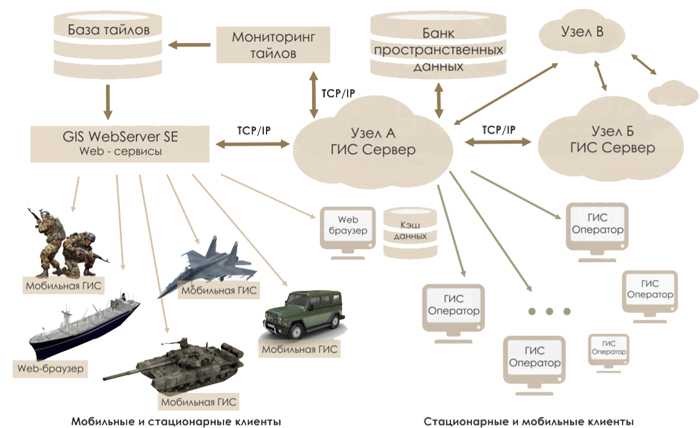

ГИС Оператор запрашивает карты, матрицы, снимки и документы на ГИС Сервере

Система ориентирована на использование в следующих ведомствах для создания единого информационного пространства, основанного на едином формате представления картографической основы (SXF), создаваемой в Роскартографии и ТС ВС РФ, единой системе классификации и кодирования картографической информации и сертифицированном программном обеспечении:

Поддерживаются современные протоколы стандарта OGS Web Map Service Interface (WMS) и OGS Web Feature Service Implementation Specification (WFS), а также протоколы подключения к ресурсам DigitalGlobe и Google. Обеспечивается многопользовательская работа с картами и базами данных с контролем доступа.

Атлас карт

Списки документов, фотографий и карт. Настройка печати и отображения

Ведение и обработка специальных карт для ВВС, ВМФ. Железнодорожные карты для мобилизационных мероприятий

Редактор оперативной обстановки

Нанесение и редактирование оперативной обстановки, оформление дежурных карт.

Оформление специальных карт

Ведение карт оперативной обстановки, использование средств мультипликации для отражения динамики изменения обстановки.

Автоматизированное создание легенды карты

Отображение 3D–моделей местности в ГИС «Оператор»

Трехмерная модель местности представляет собой поверхность, построенную с учетом рельефа местности, на которую может быть наложено изображение векторной, растровой или матричной карты, и расположенные на ней трехмерные объекты, соответствующие объектам двухмерной карты. Она является полноценной трехмерной картой, которая позволяет выбирать объекты на модели с целью запроса информации об объекте, редактировать их внешний вид и характеристики. На трехмерной модели можно увидеть как наземные, так и подземные объекты.

«ГИС «Оператор» предоставляет библиотеку 3D-моделей знаков оперативно-тактической обстановки, которая может применяться при планировании операций в комплексе с трехмерной моделью местности. Данная библиотека позволяет наглядно отображать не только основные типы техники, стоящей на вооружении подразделения, но и непосредственно ее моделей или модификаций, что дает возможность более эффективного планирования их применения.»

Трехмерные модели местности могут быть созданы с помощью Профессиональной ГИС «Панорама».

Моделирование движения специальных объектов на фоне 3D-модели

Комплекс расчета траекторий движения объектов по реальным условиям местности для подготовки полетных заданий

Подключение к геопорталам

Отображение метеоданных в районе планируемых действий

Отображение температуры воздуха в районе планируемых действий

Данные о дорожной обстановке, автозаправках, пробках

Синхронизация карт и снимков

Графические средства ГИС «Оператор» для Linux обеспечивают отображение карт с полиграфическим качеством на современных видеоплатах с высоким разрешением.
