ВИДЫ СЧЕТЧИКОВ И КЛАССИФИКАЦИЯ И ВИДЫ СОВРЕМЕННЫХ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ

Счётчик электроэнергии – это устройство, предназначенное для измерения затраченной энергии и контроля её качества. С развитием технологий передачи электрической энергии измерительные приборы также эволюционировали и приобрели ряд новых свойств и характеристик.

Классификация счётчиков электрической энергии

В основе классификации приборов учета электрической энергии заложено несколько принципов, по которым они подразделяются.

По принципу действия

Для технической характеристики счетчиков используются следующие параметры:

Типы электросчетчиков

Знакомый всем прибор с прозрачным пластиковым окошком, через которое виден вращающийся диск. Больше число оборотов диска — выше расход электроэнергии.

Индукционные электросчетчики, несмотря на свою невысокую точность, считаются весьма надежными. Их гарантийный срок службы 15 лет.

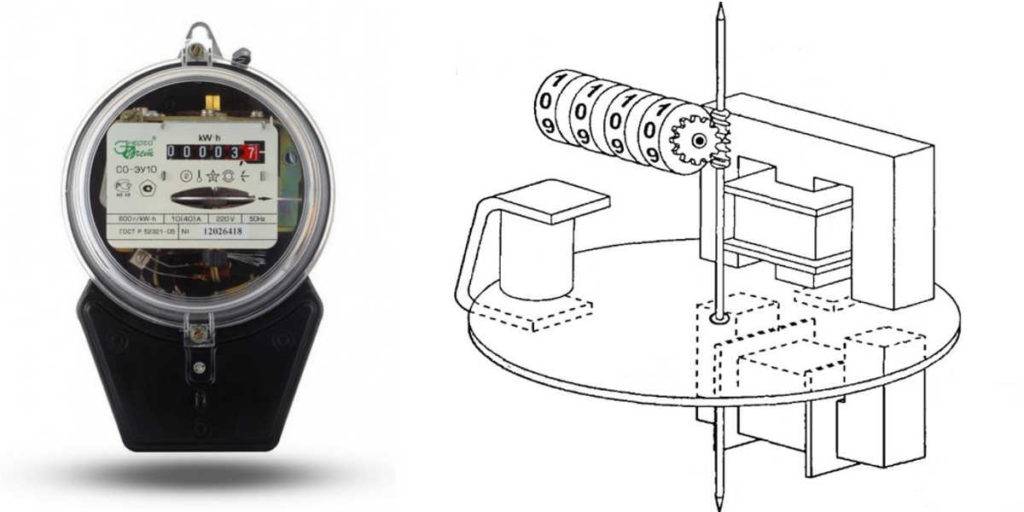

Внешний вид и принципиальная схема индукционного счетчика учета электрической энергии

Преимущества этого типа прибора:

Среди недостатков можно отметить:

Электронный счётчик электроэнергии

Внешний вид электрического счётчика потребления электроэнергии

В таком приборе на электронных элементах под воздействием тока и напряжения создаются импульсы, число которых пропорционально количеству измеряемой энергии. Такие счетчики программируемые, оснащены жидкокристаллическим индикатором.

Основное достоинство прибора — возможность пользоваться дифференцированными тарифами при учете израсходованной энергии, так как электронный счетчик способен запоминать, какое количество электроэнергии было использовано в определенный заранее период времени. Каждый промежуток времени, соответствующий определенному тарифу, снабжен своим счетным механизмом.

Интервал между поверками у такого счетчика составляет от 4 до 16 лет.

Недостатком электронного прибора является его достаточно высокая стоимость, но она быстро компенсируется удобством в пользовании и точностью измерений.

Электродинамический счётчик электроэнергии

Электродинамический счетчик содержит неподвижную токовую обмотку в виде проволочных катушек. Если включить электроприбор, то проходящий через катушки ток создает магнитное поле. Между обмотками находится якорь из трех и более катушек. На якоре установлен коллектор с металлическими щетками. Коллектор изменяет направления тока в проводниках якоря в магнитном поле, возникшем при помощи неподвижных катушек. О показаниях прибора судят по цифрам на шкале счетчика, появляющихся в шести выстроенных в ряд прямоугольных окошках. Над ними указывается единица измерения электрической энергии. Первые пять цифр — целое число гектоватт‑часов или киловатт‑часов использованной электроэнергии, шестая цифра – дробная часть десятичного числа.

Преимущества электронных и электродинамических счетчиков:

Гибридные счетчики

Гибридные счетчики имеют цифровой интерфейс и механическое вычислительное устройство. Измерительная часть может быть электронной или индукционной.

Прибор представляет из себя промежуточный вариант и используется редко.

Таким образом, имея представление о классификации электросчетчиков, об их типах и основных характеристиках и соотнеся эту информацию со своими финансовыми возможностями и потребностями можно сделать правильный выбор.

У этого термина существуют и другие значения, см. Счётчик.

Счётчик числа импульсов — устройство, на выходах которого получается двоичный или двоично-десятичный код, соответствующий числу поступивших импульсов. Счётчики могут строиться на двухступенчатых D-триггерах, T-триггерах и JK-триггерах.

Основной параметр счётчика — модуль счёта — максимальное число единичных сигналов, которое может быть сосчитано счётчиком. Счётчики обозначают через СТ (от англ. counter).

Временная диаграмма синхронного вычитающего счётчика по модулю 14

Известно, что счётный триггер делит частоту входных импульсов на два. Сопоставив этот факт с указанной выше закономерностью, видим, что счётчик может быть построен в виде цепочки последовательно включённых счётных триггеров. Заметим, кстати, что согласно ГОСТу входы элементов изображаются слева, а выходы справа. Соблюдение этого правила ведёт к тому, что в числе, содержащемся в счётчике, младшие разряды расположены левее старших.

Двоичные счётчики с параллельным переносом и соседним кодированием

Выше рассмотрены схемы двоичных последовательных счётчиков, то есть таких счётчиков, в которых при изменении состояния определённого триггера возбуждается последующий триггер, причём триггеры меняют свои состояния не одновременно, а последовательно. Если в данной ситуации должны изменить свои состояния n триггеров, то для завершения этого процесса потребуется n интервалов времени, соответствующих времени изменения состояния каждого из триггеров. Такой последовательный характер работы является причиной двух недостатков последовательного счётчика: меньшая скорость счёта по сравнению с параллельными счётчиками и возможность появления ложных сигналов на выходе схемы. В параллельных счётчиках синхронизирующие сигналы поступают на все триггеры одновременно.

Последовательный характер переходов триггеров счётчика является источником ложных сигналов на его выходах. Например, в четырёхразрядном счётчике, ведущем счёт в обычном четырёхразрядном двоичном коде с «весами» разрядов 8-4-2-1, при переходе от состояния   к состоянию   на выходе появится следующая последовательность состояний:

Это означает, что при переходе из состояния 7 в состояние 8 на входах счётчика на короткое время появятся коды, соответствующие состояниям 6; 4; 0. Смена этих промежуточных состояний может вызвать ложную работу других логических схем, например, если к такому счётчику подключён дешифратор, то на его выходах 0, 4, 6 могут кратковременно возникнуть активные состояния, которые могут ложно изменить состояния подключённых к ним по входам других триггеров — это нежелательное явление называют логическими «гонками» или «гонками сигналов». Исключить гонки можно, применяя счётчики с соседним или противогоночным кодированием состояний, например, считающие в рефлексивном коде Грея.

С целью уменьшения времени протекания переходных процессов можно реализовать счётчик в варианте с подачей входных счётных импульсов одновременно на все триггеры. В этом случае получим счётчик с параллельным переносом.

По схемам счётчиков с параллельным переносом строятся счётчики, задержка переключения одного триггера у которых соизмерима с периодом считаемых импульсов.

Пример. Если задержка переключения одного триггера 30 нс, то при построении счётчика по схеме с последовательным переносом более чем четырёхразрядного, работающего в обычном двоичном коде, при периоде счётных импульсов 120 нс и ниже начнутся сбои счёта, перенос не успевает распространиться по цепочке триггеров до прихода очередного счётного импульса.

В счётчиках с параллельным переносом на информационные входы триггеров подаются сигналы, являющиеся логической функцией состояния счётчика и определяющие конкретные триггеры, которые должны изменить своё состояние при данном входном импульсе. Принцип стробирования сводится к следующему: триггер меняет своё состояние при пропускании очередного импульса синхронизации, если все предыдущие триггеры находились в состоянии логической единицы.

Параллельные счётчики имеют более высокое быстродействие по сравнению с последовательными, поскольку логическая функция от текущего состояния счётчика и счётного импульса поступают на переключающие входы всех триггеров одновременно.

Максимальным быстродействием обладают синхронные счётчики с параллельным переносом, структуру которых найдем эвристически, рассмотрев процессы прибавления единицы к двоичным числам и вычитания её из них.

Счётчики с последовательно-параллельным переносом

В связи с ограничениями на построение счётчиков с параллельным переносом большой разрядности широкое распространение получили счётчики с групповой структурой, или счётчики с последовательно-параллельным переносом. Разряды таких счётчиков разбиваются на группы, внутри которых организуется принцип параллельного переноса. Сами же группы соединяются последовательно с использованием конъюнкторов, формирующих перенос в следующую группу при единичном состоянии всех триггеров предыдущих. При единичном состоянии всех триггеров группы приход очередного входного сигнала создаст перенос из этой группы. Эта ситуация подготавливает межгрупповой конъюнктор к прямому пропусканию входного сигнала на следующую группу.

В наихудшем для быстродействия случае, когда перенос проходит через все группы и поступает на вход последней,

tУСТ = t • (ĺ — 1) + tГР,

где ĺ — число групп, tГР — время установления кода в группе.

Счетчики электрической энергии можно классифицировать по следующим принципам

1. По принципу действия:

2. По классу точности счетчики:

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

4. По количеству измерительных элементов:

5. По принципу включения в электрические цепи:

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

7. По количеству тарифов:

8. По видам измеряемой энергии и мощности:

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 31 декабря 2013 года; проверки требуют 39 правок.

Счётчик газа (газовый счётчик)  — прибор учёта и система передачи результатов измерений , предназначенный для измерения количества (объёма), реже — массы прошедшего по газопроводу газа. Соответственно, количество газа, как правило, измеряют в кубических метрах (м³), редко — в единицах массы, килограммах или тоннах (в основном — технологических газов). Приборы учета, позволяющие измерять или вычислять проходящее количество газа за единицу времени (расход газа), называются расходомерами или расходомерами-счетчиками. Чаще всего расход газа измеряют в кубических метрах в час (м³/ч).
Счётчики газа с несколько худшими точностными характеристиками, предназначенные для технологического или внутрихозяйственного учёта и не применяемые для коммерческого учёта, часто называют квантометрами (калька с англ. ).

Система передачи результатов измерений, например, GSM модем и датчик, устанавливается на прибор учета, образуя счетчик (согласно Приказу Минпромторга РФ от 21.01.2011 N 57),

Технические характеристики бытовых счётчиков газа

Характеристики диафрагменных счётчиков газа типоразмеров G 1,6; G 2,5; G 4

0,016 м3/ч до 2,5 м3/ч (G1,6);
0,025 м3/ч до 4,0 м3/ч (G2,5);
0,04 м3/ч до 6,0 м3/ч (G4).

рабочей среды минус 30 0С плюс 50 0С
окружающей среды минус 40 0С плюс 50 0С

±3 % в диапазоне расходов от Qмин. до 0,1 Qном.
±1,5% в диапазоне расходов от 0,1 Qном. до Qмакс. включительно

Прямой метод измерения объема

В этом случае одна или чаще несколько измерительных камер известного объёма попеременно заполняются проходящим потоком газа со стороны входа и опорожняются на выход. Прошедший через устройство объём газа пропорционален количеству циклов наполнения-опорожнения. Данный метод используется в барабанных, мембранных (камерных), ротационных счётчиках газа.
Расход газа вычисляется дифференцированием объёма по времени.

Косвенный метод измерения объема

Левитационный счетчик является тахометрическим прибором, в котором подвижный элемент вращается в газовых подшипниках. Скорость вращения подвижного элемента пропорциональна объемному расходу. Вторичный преобразователь преобразует скорость вращения в электрический сигнал, которых в электронном блоке преобразуется в измеренные количество пройденного газа. Результаты индицируются на индикаторе.

Левитационные счетчики газа предназначены для коммерческого учета объема потребляемого природного газа в бытовых и коммунально-бытовых целях.

Мембранный (камерный, диафрагменный)

Самый распространённый тип счётчика газа. Первый патент на прибор такого типа был получен в Англии в 1844 году. Счётчик механического типа. Принцип действия основан на перемещении подвижных мембран камер при поступлении газа в прибор. Впуск и выпуск газа вызывает попеременное перемещение мембран и через комплекс рычагов и редуктор приводит в действие счётный механизм.
Счётчики этого типа применяются для максимальных расходов Qмакс от 2,5 до 100 м3/ч. Эти счётчики отличаются широким диапазоном измерения до 1:100.

Типы сужающих устройств: диафрагмы, трубы и сопла Вентури, осредняющие трубки Аннубар и Торбар и т. д.
При протекании потока через сужающее устройства образуется перепад давления между участками трубопровода до и после сужающего устройства. Перепад давления пропорционален квадрату расхода. Измеряется одним (или несколькими, для расширения диапазона измерения) дифференциальными манометрами.
Объём прошедшего через прибор газа вычисляется интегрированием расхода газа по времени.

Одна из разновидностей тепловых расходомеров, измеряющих массовый расход газа. Принцип измерения основан на зависимости теплоотдачи нагретого элемента, помещённого в поток, от скорости течения потока.

В электронном преобразователе вычисляется количество прошедшего газа через струйный генератор.

Применяются значительно реже вышеперечисленных и используются чаще всего в научных изысканиях.

Классификация счётчиков газа по их пропускной способности

Пропускная способность — диапазон расходов, в котором обеспечивается заявленная производителем погрешность измерения счётчика.
Максимальный расход (Qмакс) большинством производителей выбирается из ряда 1; 1,6; 2,5; 4; 6(6,5) с множителем 10n, м3/ч.
Значением минимального расхода(Qмин) характеризуется ширина диапазона измерений счётчика. Принято определять ширину диапазона измерений как соотношение Qмин/Qмакс. У выпускаемых в настоящее время счётчиков ширина диапазона составляет от 1:10 до 1:250 и шире.
От Qмин следует отличать чувствительность (характеристика, как правило, механических приборов) — такой самый минимальный расход, при котором счётный механизм ещё находится в движении и происходит изменение его показаний, но погрешность такого измерения не соответствует нормативной.
По максимальной пропускной способности счётчики газа условно разделяются на бытовые, коммунально-бытовые и промышленные.

С максимальной пропускной способностью от 1 до 6 м³/ч. Чаще всего используют в квартирах, домах, офисах, небольших топочных для локального учёта потребления газа.
Это, как правило, небольшие мембранные (камерные, диафрагменные), реже ультразвуковые, струйные, небольшие ротационные счётчики газа (см. раздел Классификация счётчиков газа по принципу действия)

С максимальной пропускной способностью от 10 до 40 м³/ч. Применяются для учёта потребления газа небольшими котельными, технологическими установками и т. п.
Это, как правило, более крупные мембранные (камерные, диафрагменные), ротационные, ультразвуковые, струйные счетчики газа.

С максимальной пропускной способностью свыше 40 м³/ч.
В основном используются на узлах учёта крупных потребителей — газовых котельных, промышленных и сельхозпредприятий, узлах учёта газораспределительных сетей (ротационные, турбинные, вихревые, ультразвуковые, струйные счётчики газа), на магистральных сетях (сужающие устройства, турбинные, вихревые, ультразвуковые счётчики газа)

Расход потребляемой электроэнергии на любых объектах контролируется специальными приборами — электросчётчиками. Грамотный выбор устройства актуален для стабильной работы используемых потребителями электроприборов и экономии энергии. Правила выбора, установки и подключения счётчиков регламентируются нормативно-технической документацией. Домовладельцы обычно заключают с поставщиком электроэнергии договоры на подключение к сети. В таком документе указывается модель счётчика, это необходимо для проведения периодической поверки.

Отечественные и зарубежные производители выпускают множество различных приборов учёта потребляемого электричества, об особенностях и модификациях которых пойдёт речь в статье.

Конструкция счётчиков

Основная классификация электрических счётчиков подразделяет приборы:

Приборы учёта потребляемого электричества

Электромеханические однофазные устройства учёта электроэнергии постепенно выводятся из эксплуатации, но в постройках старого типа они встречаются довольно часто. У индукционных приборов есть преимущества перед современными электронными и гибридными образцами. Основной плюс — более доступная стоимость и простота конструкции. Бытовые стандартные электрические счётчики индукционного типа используются в однофазных переменных сетях. В конструкцию входят:

В магнитном поле двух электромагнитов находится алюминиевый диск. Счётчик работает через подсоединение с приёмниками токовой обмотки последовательно, а с приемниками напряжения — параллельно. При прохождении переменного тока по обмоткам в сердечниках создаются магнитные потоки, пронизывающие диск. Одновременно образуются вихревые токи, которые при взаимодействии с магнитными потоками заставляют диск вращаться. Частота вращения диска учитывается счётным механизмом, а цифры, что находятся на нём, фиксируют расход электроэнергии. С увеличением нагрузки вращающий момент становится больше, и диск начинает двигаться быстрее.

Принцип работы трёхфазного индукционного счётчика аналогичен, но такие приборы задействуют в трёхфазных сетях переменного тока.

Электронные счётчики получили распространение в промышленности и быту благодаря мощному развитию новейших технологий. В таком устройстве аналоговые сигналы с датчиков тока и напряжения преобразуются в цифровой импульс. Он перенаправляется на микроконтроллер. Последний фиксирует объём потребления энергии и выводит его значение на дисплей аппарата. Электронный счётчик состоит:

Работа однофазных и трёхфазных бытовых электрических счётчиков с электронным механизмом схожа, только в трёхфазных производится суммирование величин по каждой фазе. Здесь трансформатор тока подключается в разрыв фазы, а трансформатор напряжения — к фазе и нулю. Микроконтроллер управляет ОЗУ (оперативным запоминающим устройством), а также реле и информационным дисплеем. Через ОЗУ можно контролировать работу счётчика дистанционно. Электронные аппараты хранят рабочую информацию с привязкой ко времени. Показания снимаются с определённой периодичностью, в процессе выясняется:

Это даёт возможность подсчитывать расход электроэнергии по разным тарифам — в зависимости от времени суток, дней недели или сезона.

Однофазный многотарифный счётчик НЕВА МТ 114 AS E4PC 5

А

Однофазный однотарифный счётчик НЕВА 102 1S0 230V 5

A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5

A

Трёхфазный многофункциональный счётчик НЕВА СТ411 541 BPIO22

Гибридные электросчётчики по учёту активной и реактивной энергии обладают электромеханической частью вычислительного устройства и информационным дисплеем цифрового типа.

Характеристики счётчиков

К основным характеристикам счётчиков электричества относятся:

На однофазных электросчётчиках указывается номинальное напряжение — 220 вольт, ток — от 5 ампер.

Напряжение и ток трёхфазных счётчиков фиксируются сочетанием цифр: первая — это число фаз, вторая — значения напряжения и тока. На счётчиках, подключаемых к четырёхпроводной сети, проставляются значения линейного и фазного напряжения, которые отделяются друг от друга косой чертой, например, 3*380/220 В.

На лицевой панели устройств прямого включения помимо величины номинального указывается значение максимального тока — 5
А.

Однофазный многотарифный счётчик НЕВА МТ 112 AS O 5

А

Однофазный многофункциональный счётчик НЕВА МТ 115 (СПОДЭС)

Однофазный многотарифный счётчик НЕВА МТ 124 AS WF1P 5

А

Трёхфазный многотарифный счётчик НЕВА МТ 314 0.5 AR E4BSR25

Чувствительность определяется наименьшей величиной тока при полностью активной нагрузке — когда диск вращается, не останавливаясь. Порог чувствительности для различных электросчётчиков разный, все зависит от класса точности и количества фаз (от 0,3 % для однофазных до 0,5 для трёхфазных).

Передаточное число счётчика или число оборотов его диска соответствует единице измеряемой энергии, его значение указывается на панели прибора.

Постоянная счётчика показывает то количество электроэнергии, при прохождении которой диск делает один оборот. Она определяется количеством ватт-секунд на оборот.

Индукционные и электронные

Традиционный счётчик индукционного типа:

Но у него относительно невысокий класс точности, есть склонность к погрешностям в работе. Прибор не защищён от хищения электричества, громоздок.

Электронный счётчик электрической энергии характеризуется:

Производители обычно дают гарантию 4 года на точность измерений электронной моделью.

Однофазные и трёхфазные

Однофазные счётчики чаще устанавливают в жилой недвижимости, офисных зданиях, гаражах. Трёхфазные приборы — на промышленных и торговых предприятиях.

Трёхфазный электрический счётчик по точности измерений превосходит однофазный аналог. Подходит для учёта потребляемой энергии в сети на 220 и 380 вольт. В домашних условиях такие устройства эксплуатируются при использовании энергозатратных приборов: газовых котлов, водонагревательного оборудования и пр.

Однотарифные и многотарифные

Однотарифный бытовой счётчик электроэнергии регистрирует расход ресурса по одинаковому тарифу вне зависимости от времени суток. Многотарифный учёт отличается экономичностью — оплачивать потребление электроэнергии можно как по одному, так и по двум или нескольким тарифам. Выгода заключается в изменении стоимости одного киловатта в определённое время, например, ночью цена заметно снижается.

Интенсивное потребление электроэнергии (при отоплении жилища и пр.) подразумевает монтаж двухтарифного счётчика, который поспособствует минимизации затрат. Если расход энергоресурса невысок, то применять многотарифный план учёта не имеет смысла.

Как выбрать счётчик

Для обычной городской квартиры достаточно прибора с классом точности 2,0. Нерентабельно приобретать дорогие электрические счётчики с классом 1 или даже 0,5 — по сравнению с промышленными условиями в домах отсутствует быстропеременная нагрузка.

Нередко потребителей привлекает многотарифность прибора. Однако не везде это условие доступно. Плановая замена устройств осуществляется с упором на подключение их в однотарифном режиме.

Полезная опция — автоматизированный учёт энергии, но обычным гражданам она едва ли пригодится.

Рекомендуется выбирать приборы с большим гарантийным сроком, а также изделия тех компаний, у которых есть сервисный центр в вашем населённом пункте. При покупке следует обязательно проверить целостность пломб и наличие печати в паспорте устройства.

Поверка прибора

Периодически счётчики необходимо поверять, чтобы убедиться в их нормальной работоспособности и соответствии метрологическим требованиям. Сроки поверок должны указываться в паспорте прибора.

Индукционные счётчики поверяют каждые 8 лет. Сроки проверки соответствия электронных образцов варьируются от 6 до 16 лет — период обуславливается моделью прибора.

После проведения поверочной процедуры в паспорте счётчика ставится штамп с указанием даты контроля либо выписывается специальное свидетельство.

При возникновении подозрений потребителя на некорректную работу электросчётчика назначается внеочередная поверка. Также процедура производится в случае утери поверочного документа ввиду необходимости перенастройки прибора или при замене старого устройства новым.

Поверка выполняется в отделении метрологической службы или в любой аккредитованной для этих целей лаборатории. Как вариант — вызов специалиста с переносной аппаратурой на дом или на место нахождения прибора. Для этого нужно оформить заявку в организации метрологии. Документация оформляется точно так же, как при поверке в лаборатории.

Виды приборов учета и технологии производителей счетчиков

1. Счетчики электроэнергии

2. Счетчики воды

3. Счетчики газа

4. Счетчики тепла

5. Индивидуальные и общедомовые счетчики

6. Технологии производителей счетчиков

7. Как передавать показания счетчиков

Счетчики в квартире помогают жителям оптимизировать расходы на коммунальные ресурсы: платить ровно за то количество услуги, которое потребляется, а не по усредненному нормативу. Рассмотрим, какие бывают типы счетчиков, какие есть производители и как их производят.

Электрический счетчик измеряет расход электроэнергии переменного или постоянного тока. Расход измеряется в киловатт-часах (кВт/ч) или ампер-часах (А/ч). Различаются они по максимальной и рабочей пропускной мощности.

Счетчики электроэнергии делятся по:

Если упростить классификацию электросчетчиков, можно выделить две большие группы: индукционные (механические) и электронные.

Индукционный – привычный счетчик с вращающимся диском, надежный, но не очень точный. Электронный – с дисплеем и хранением данных в памяти, точный, но дорогой.

Индукционный счетчик электроэнергии

Кроме этого счетчики могут быть:

Счетчики воды

Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.

Виды счетчиков воды по принципу работы:

Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).

Тахометрический счетчик воды

Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.

Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.

Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.

Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.

Счетчики газа

Газовый счетчик измеряет объем прошедшего по газопроводу газа в кубометрах. По принципу действия газосчетчики делятся на:

Каждый из этих типов функционирует по-разному и измеряет количество потребляемого газа посредством отличающихся внутренних механизмов.

По пропускной способности газосчетчики бывают бытовые (до 12 кубометров в час) и промышленные (свыше 12 кубометров в час).

Бытовой счетчик газа

Бытовые в основном имеют мембранный, диафрагменный или ротационный принцип измерения, а промышленные –  ротационный (до 200 куб.м/ч) или турбинный и вихревой (более 200 куб.м/ч).

Счетчики тепла

Теплосчетчик – средство измерения количества тепловой энергии. Он измеряет расход горячей воды, которая необходима для отопления помещения. Состоит из расходомера, датчиков температуры, тепловычислителя.

Виды счетчиков тепла по типу расходомеров:

Электромагнитные счетчики точны, но могут реагировать на другие электронные устройства, расположенные вблизи. Механические доступны по цене и работают от батарейки, однако повышают давление в отопительной системе и имеют низкую износостойкость главной детали – турбинки. Ультразвуковые позволяют считывать информацию дистанционно и не повышают гидравлическое давление. Вихревые работают даже с любыми отложениями в трубах.

При установке теплового счетчика обязательны запорные краны для регулировки подачи тепла в батареи.

Индивидуальные и общедомовые счетчики

Индивидуальные счетчики устанавливают жители в свои квартиры, а общедомовые контролируют потребление ресурсов в масштабах дома. Они измеряют фактические объемы воды, газа, электроэнергии и тепла.

Показания с индивидуальных приборов учета (ИПУ) снимают и передают сами жители, что отражается в квитанциях. Помимо этого, в квитанциях отражается ОДН (общедомовые нужды).

С общедомовых счетчиков показания должен снимать исполнитель коммунальных услуг. Это регламентировано Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06.05.2011 № 354 ( пункт «е» пункта 31). Наличие собственников рядом не обязательно. Показания заносятся в журнал учета показаний коллективных (общедомовых) приборов учета. При необходимости собственник может попросить ознакомиться с данными в журнале.

Если показания ОДН передаются дистанционно (например, через модемы или сетевые адаптеры), жители могут запросить скриншот с зафиксированными показаниями коллективного прибора учета.

Показатели ОДН в квитанциях включают ресурсы, неохваченные индивидуальными приборами учета.

Чтобы установить общедомовой счетчик, необходимо решение общего собрания жильцов. Общедомовые счетчики считаются общим имуществом, и за их установку платят собственники.

Приборы учета производители снабжают защитой от незаконного вмешательства. Для электромеханических счетчиков электроэнергии устанавливают специальный кожух – он защитит от внешнего магнитного влияния. В электронных счетчиках с этой целью установлен датчик магнитного поля.

Примерные этапы производства счетчиков:

Поверку и калибровку учётных приборов выполняет метрологическая лаборатория предприятия в условиях термостабилизированного помещения.

После производства счетчики проходят проверку качества.

Если счетчики произведены по всем соответствующим технологиям на специализированном предприятии, они высокоточны и устойчивы к воздействиям окружающей среды.

Как передавать показания счетчиков

Помимо заполнения квитанций, показания счетчиков можно передать при помощи современных программ. Среди решений, разработанных нашей компанией для сферы ЖКХ, многие поддерживают такую функцию.

Если у управляющей компании есть свой сайт с личными кабинетами для жильцов, показания можно оставлять там.

Есть возможность передавать показания через мобильное приложение ЖКХ: Личный кабинет.

Операции со счетчиками поддерживаются в программе 1С: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК.

Автоматизировать процесс передачи показаний можно при помощи сервисов ЖКХ: Автоматический прием показаний счетчиков и ЖКХ: Автообзвон должников.

Дата публикации материала: август 2018.

Вам также может быть интересно: Передать показания счетчика
Чем грозит задолженность по квартплате
Как разобраться в квитанции за квартиру
Что означает штрихкод в квитанции ЖКХ

Дополнительные продукты ЖКХ:

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Индукционный однофазный электросчётчик

Устройство советского индукционного однофазного электросчётчика СО-И446. Крышки и механический индикатор сняты

Однофазный электронный счётчик

История создания счётчиков связана с изобретениями электротехнических устройств XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счётчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути развития. Всплеск теоретических открытий в области явлений, устанавливающих связь между магнитными и электрическими свойствами вещества, уже в 1-й половине XIX века.

Во второй половине XIX века к авторам теоретических трудов присоединились практики. В течение непродолжительного периода времени были изобретены гидротурбина, счётчик, трансформатор тока, электродвигатель, динамо-машина, электрическая лампа. Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В этом был, к примеру, уверен создатель индукционного электрического счётчика Отто Титус Блати, венгр по происхождению, который также являлся соизобретателем трансформатора. Аньош Йедлик и Вернер фон Сименс, каждый в своё время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Развитие систем освещения потребовало применения устройств измерения и стандартизации учёта электроэнергии. Первый точный счётчик ватт-часов запатентовал Герман Арон в 1883 году.
