ZuluGIS Mobile для сетей водоотведения и водоснабжения

ZuluGIS Mobile — инструмент для паспортизации и технического обследования объектов водоснабжения и водоотведения.

Водоканал Тюмени обслуживает сеть водоснабжения протяженностью 1271 км. в которой 15 тысяч водопроводных колодцев и канализационную сеть протяженностью 850 км., глубина залегания трубопроводов 1,5м. — 11 м., с 45 тысячами колодцев.

Паспортизация объектов водоотведения с помощью мобильной ГИС

В 2017 году соотрудники «Росводоканал Тюмень» запланировали закончить процесс паспортизации канализационных колодцев с помощью ZuluGIS Mobile за 5 лет, но скорость внесения и удобство работы ускоряет работу — компания закончит полную паспортизацию к концу 2019 года. В мае 2019 г. обследовали и провели полную паспортизацию 34 тысячи канализационных колодцев из 45 тысяч.

Для ускорения процесса «Росводоканал Тюмень» разработали и внедрили схему мотивации. Сотрудники водоканала обследуют часть колодцев по вечерам, в свободное время.

В результате обследования:

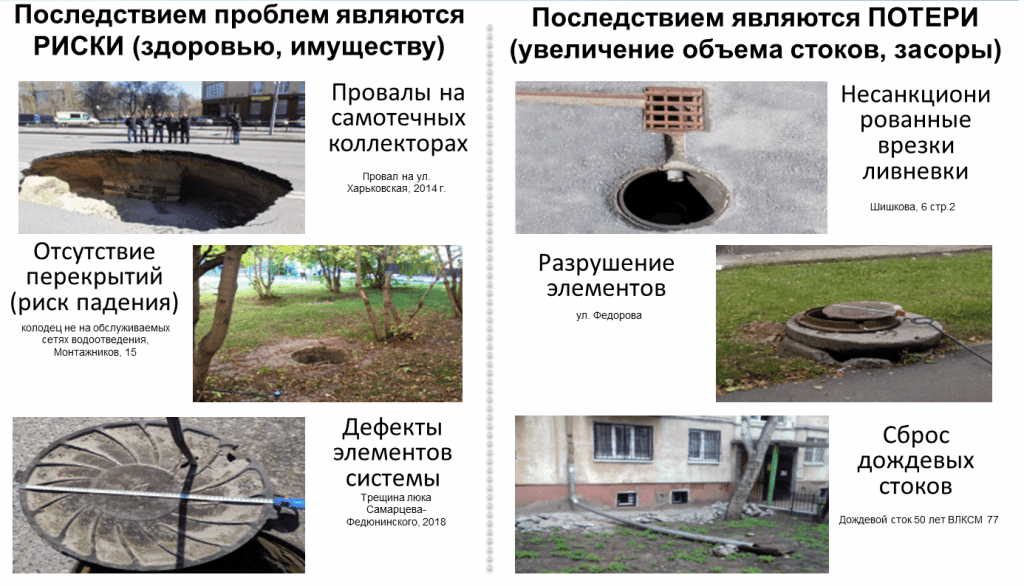

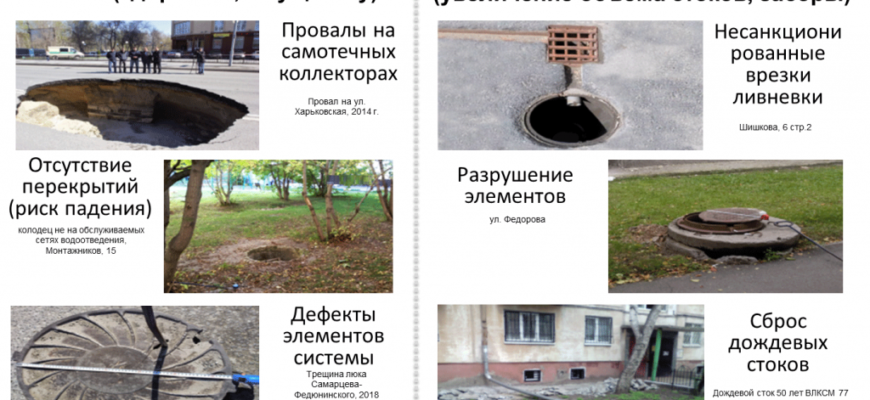

рис 1. Возможные события, происходящих на сети водоотведения. Последствия – риски и потери предприятия

Не герметичность колодцев по городу перегружает канализацию и очистные сооружения во время дождя, что приводит к негативным последствиям, в виде возможного снижения качества очистки, либо подтопления территорий.

Восстановление колодцев даст гарантию сокращения поступления ливневых стоков в сеть.

Корректировка схемы происходит в онлайн режиме. Для предприятия появились ощутимые результаты — из-за видимых результатов труда и изменения схемы сотрудники цеха канализации стали заинтересованными и продуктивными. В результате технического обследования и оперативного реагирования сотрудники произвели 600 исправлений в схеме канализации за прошедший период, снизили объем дождевых вод, которые попадают в хозяйственно-бытовую канализацию. Уменьшили затраты на перекачку ливневых стоков, не засоряются коллектора, на очистные сооружения приходит меньший объем воды, что влияет на параметры работы очистных сооружений.

Паспортизация объектов водоснабжения с помощью мобильной ГИС

Паспортизация водопроводных колодцев с применением мобильной ГИС ведется с 2018 года. Скорость технического обследования и паспортизации с введением ZuluGIS Mobile увеличилась в 6 раз — динамика паспортизации на рисунке 2.

рис. 2. Динамика паспортизации водопроводных колодцев с 2009 года

В процессе паспортизации обследовали 10 тысяч колодцев, описали параметры оборудования и техническое состояние и составили картину сети водоснабжения — каждый третий водопроводный колодец сухой, каждый четвертый колодец затопило водой

рис. 3. Уровень грунтовой воды в водопроводных колодцах Тюмени

Знание объемов имущества предприятия приводит к улучшению планирования и снижению издержек. Практический пример – при выезде на заявку «открытый» колодец заранее берется нужная крышка. При решении задач по отключению участка сети информация о «сухом» колодце позволяет диспетчеру отправить бригаду без вакуумной машины и избежать повторных выездов.

Что касается водопроводных и канализационных колодцев, ощутимый эффект — снижение времени, которое затрачивают бригады на поиск колодца в зимнее время (рисунок 4), соответственно повышается производительность труда.

рис. 4. Пример поиска колодца под снегом зимой

Контроль за состоянием пожарных гидрантов

ZuluGIS Mobile устанавливается на смартфонах работников водоканала и пожарной охраны, слой ПГ (рисунок 4) доступен пользователям онлайн. В полях приложения заполняется: фото привязки колодца; фото внутри колодца; фото проверки пожарного гидранта; фото таблички.

рис. 4. Внешний вид экрана мобильной ГИС со слоем пожарных гидрантов

Опыт для группы компаний Росводоканал и отрасли
