При изготовлении проектной документации для строительства дома важным элементом является чертёж разреза здания. Этот графический документ позволяет визуально определить направление лестничных маршей, их параметры и расположение комнат. Сложные чертежи создают архитекторы. Для частного дома можно разработать документацию своими руками.
Что учесть при черчении
До начала строительства здания из любых материалов разрабатывают проектную документацию. Это позволяет правильно рассчитать количество требуемых стройматериалов и сроки выполнения работ.

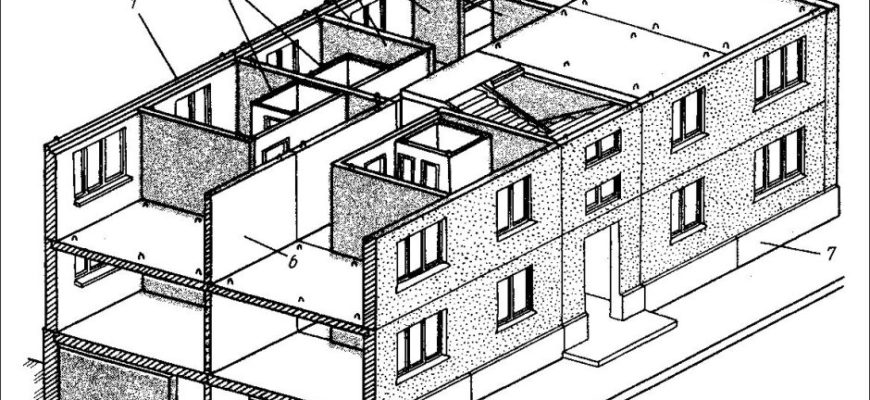

Чертёж здания в разрезе позволяет будущим владельцам визуально понять, как будет выглядеть помещение изнутри. При изготовлении документов разрабатывают чертежи:
Разрез плоскостью выполняется в двух вариантах. Это продольный и поперечный. Для построек со сложной формой может быть выполнено одновременно несколько изображений.
Требования к документации
Подготовку чертежей выполняют с учётом нормативных актов. Правила изготовления оговорены в ГОСТ 1.0.7.2. В нём указывается тип шрифта, формат листа для изображения, толщина линий и обозначения. Правила, оговоренные стандартом, строго соблюдают при черчении.
Разрез в вертикальной плоскости позволяет получить точную информацию о размерах внутренних элементов и отдельных комнат. При изготовлении чертежа учитывают:
Чертёж здания в разрезе изготавливают после расчётов при проектировании. На начальном этапе на лист наносят координационные оси. После этого обозначают места расположения стен, лестничных площадок, маршей и т. д.
Сведения, нанесённые на чертеже, понадобятся при строительстве. Кроме этого, владельцы дома смогут определить планировку ещё на этапе разработки технической документации.
Как сделать проект одноэтажного дома
Возведение одноэтажного дома выполняется за короткий срок. Его строительство возможно с привлечением специализированной бригады или своими силами.
При самостоятельной разработке проекта учитывают количество будущих жильцов. Так удаётся правильно определить площадь и назначение комнат.
Выбору материала уделяют особое внимание. Теплопотери в частном доме выше, чем в квартире. Это обусловлено тем, что внешняя поверхность всех стен по периметру здания находится на улице. Для обеспечения микроклимата внутри дома выбирают материалы с низкой степенью теплопроводности. Проект изготавливают самостоятельно несколькими способами:
При изготовлении чертежа строго указывают габаритные параметры здания и отдельных элементов. Ошибка приведёт к проблемам на этапе строительства.
От планировки зависит практичность помещения. При разработке проектов учитывают ряд критериев:
При правильном изготовлении проектной документации удастся построить дом, соответствующий определённым требованиям владельца.
Как сделать проект двухэтажного дома
Двухэтажный коттедж имеет достаточно площади для воплощения различных идей. При составлении проектной документации учитывают расположение каждой комнаты.
Помещение, требующие подведения инженерных коммуникаций, располагают на первом этаже. Так удаётся избежать прокладки трубопроводов к комнатам второго яруса.
Обращают внимание на количество оконных проёмов и их расположение. Достаточное количество дневного света позволяет снизить затраты на приобретение осветительных приборов и оплату электроэнергии.
Чертёж двухэтажного коттеджа предусматривает наличие лестничного марша. Он обеспечивает беспрепятственный доступ на второй этаж. На этапе составления графического документа учитывают ширину и длину ступеней.
Чертёж здания в разрезе подготавливают на начальном этапе. Он нужен для визуального восприятия внутренних элементов здания. При точном соблюдении правил составления удастся сделать подробный графический документ, по которому будут проводиться строительные работы.
Многоквартирный жилой дом
Жилой дом запроектирован 9-ти этажный, 1 подъездный с подвалом и хехническим этажем, прямоугольной формы в плане с размерами в осях 17,8 х 30,0м.
Жилой дом запроектирован с поперечными несущими стенами.
Пространственная жесткость здания обеспечена за счет совместной работы стен и плит перекрытия, рассматриваемых как жесткие неизменяемые диски.
Фундаменты — ленточные сборные из бетонных блоков по ГОСТ 13579-78* и фундаментных плит по СТ РК 956-93.
Стены подвала — из сборных бетонных блоков по ГОСТ 13579-2018
Наружные и внутрение стены выполнены из силикатного кирпича СУРПо-М100,М125,М150/F25/1,8 ГОСТ 379-2015.
Наружные стены 1-го-9-го этажей сплошной кладки толщ. 510мм.
Перегородки из силикатного кирпича СУРПо-М100/F25/1,8 ГОСТ 379-2015, во влажных помещениях перегородки и стены
из керамического кирпича Кр-р-по 250х120х88/1,4НФ/100/2,0/25 ГОСТ 530-2012 на цементно-песчаном растворе М25 для
перегородок, для стен Кр-р-по 250х120х88/1,4НФ/100,125,150/1,8/25 на цементно-песчанном растворе М75,100.
Перекрытия и покрытие из сборных железобетонных многопустотных плит предварительного напряжения по серии Серия Wi Tech 2012/kz
Перемычки — сборные железобетонные по серии 1.038.1 вып.4,5
Лестничные марши по Серии 1.151.1-7, вып.1
Крыша чердачная. Кровля — рулонная, мягкая
Утепление наружных стен -isobox вент ультра — 100мм
Водосток внутренний организованный.
Полы: в жилых комнатах из линолеума, в ванных и санузлах из керамической плитки.
Оконные и балконные дверные блоки из ПВХ профилей одинарной конструкции с двухкамерным стеклопакетом (тройное остекление) по ГОСТ 23166-99.
Двери подъездные: первые — стальные с домофоном, вторые — деревянные по ГОСТ 24698-81, внутренние по ГОСТ 6629-88*.
По периметру наружных стен устраивается бетонная отмостка шириной 1000мм.
Наружные стены окрашиваются фасадными водоэмульсионными составами по штукатурке,лоджии выполняются с облицовочным слоем из лицевого силикатного кирпича
СУЛПо-М125,150/F35/1,8 ГОСТ 379-2015 белого и коричневого цветов под расшивку швов согласно ведомости
наружной отделки.
Оконные и балконные дверные блоки из ПВХ профилей с белой лицевой поверхностью.
Входные дверные блоки первого тамбура — металлические утепленные с заводским полимерным покрытием,
второго тамбура — деревянные по ГОСТ 24698-81.
Цоколь, боковые поверхности крылец, пандусов, приямков облицовываются сплиттерной
плиткой коричневого цвета.
Ступени и площадки крылец облицовываются напольной бетонной плиткой нескользской, стойкой к истиранию.
Внутреннюю отделку помещений выполнить согласно ведомости отделки помещений.
Софт: AutoCAD 2014
АР Многоквартирный жилой дом.dwg
